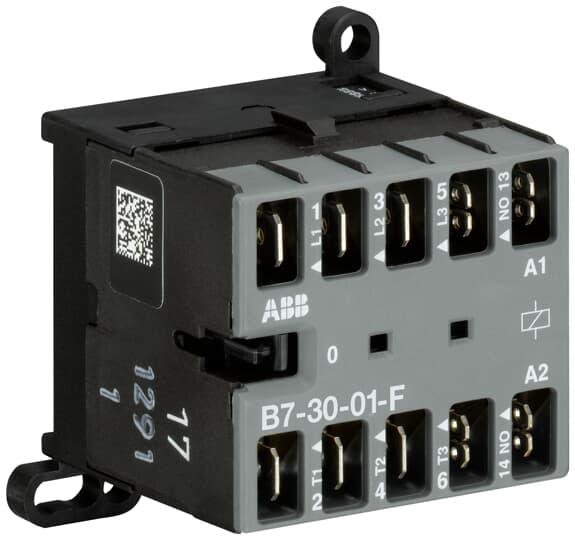

ABB Stotz S&J kleiner Schütz B7-30-01-F-230AC

Hersteller: ABB Stotz S&J
Bezeichnung: Kleiner Schütz
Typ: B7-30-01-F-230AC
Nennsteuerstromversorgungsspannung Us bei AC 50 Hz: 220...240 V
Nennsteuerstromversorgungsspannung Us bei AC 60 Hz: 220 V
Spannungsart zur Betätigung: AC
Nennbetriebsstrom Ie bei AC-1, 400 V: 20 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 12 A
Nennbetriebsleistung bei AC-3, 400 V: 5,5 kW
Nennbetriebsleistung NEMA: 2,24 kW
Geeignet für Reiheninstallation: Nein
Anzahl der Hilfskontakte als NC-Kontakte: 1
Anschlussart Hauptstromkreis: Flachstecker
Anzahl der NO-Kontakte als Hauptkontakte: 3

Weitere Details: Die kleinen Schütze B/BC 6 und B/BC 7 mit 4 und 5,5 kW AC-3 (400 V) stellen eine Serie mit sehr kompakten Abmessungen und Anschlussvarianten in Schraub-, Lötstift- und Flachstecker-Technologie dar. Dies, zusammen mit einer breiten Palette von Kontakt- und Spulenvarianten, bietet ein sehr breites Anwendungsspektrum, selbst unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Steuerung schalten sie Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Ansteckbare Zubehörteile umfassen Löschelemente und 2-polige Hilfschalter, die seitlich oder vorne eingesteckt werden können.
