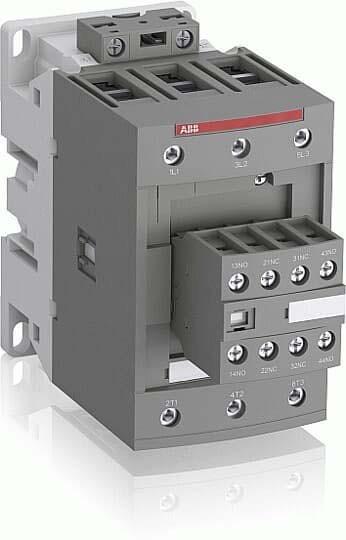

ABB Stotz S&J Kontaktor AF96-30-22-13

Hersteller: ABB Stotz S&J
Bezeichnung: Kontaktor 100-250V 50/60Hz-DC
Typ: AF96-30-22-13
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 100 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 100 V
Nennsteuerversorgungsspannung Us bei DC: 100 V
Spannungsart für die Betätigung: AC/DC
Nennbetriebsstrom Ie bei AC-1, 400 V: 130 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 105 A
Nennbetriebsleistung bei AC-3, 400 V: 45 kW
Geeignet für Reiheninstallation: Nein
Anzahl der Hilfskontakte als Schliesskontakte: 2
Anzahl der Hilfskontakte als Öffnungskontakte: 2
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Schliesskontakte als Hauptkontakte: 3

Die Kontaktoren AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stellen die kompakte Serie mit AC/DC-Steuerung und sehr breiten Spulenbetriebsspannungsbereichen dar. Nur 4 Spulen decken Steuerspannungen von 20 bis 500 VDC bis 24 bis 500 VAC ab, ohne zusätzlich erforderliche Unterdrücker. Das bedeutet, dass sie weltweit mit geringer Varianz eingesetzt werden können. Sie schalten Leistungskreise mit Motoren, lichtinduktiven oder nicht-induktiven Lasten. Flexibel austauschbare Spulenanschlüsse ermöglichen den Anschluss von oben, unten oder beidseitig. Ansteckbare Zubehörteile umfassen 1-polige und 4-polige Hilfsschalter, die an der Vorderseite eingesteckt werden können, sowie 2-polige Hilfsschalter, die rechts oder links montiert werden können. Für den frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschaltblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsschliesskontakte sind gemäss IEC60947-5-1 Anhang L als Spiegelkontakte ausgeführt. Weitere Zubehörteile wie Zeitelemente, Verdrahtungshilfen und Verriegelungselemente runden das Sortiment ab. EAN: 3471523133433.
