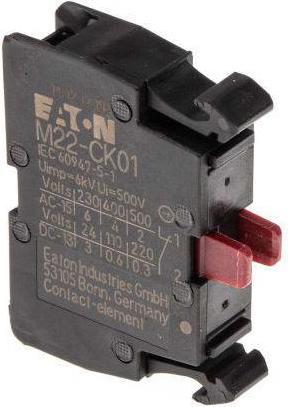

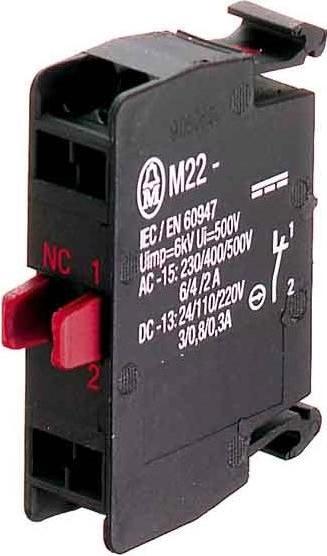

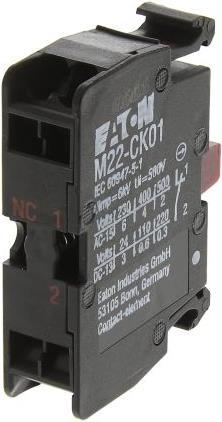

Kontaktelement, Norm/Zulassung: UL/CSA, IEC, Baugrösse: NZM1/2/3/4, Anschlusstechnik: Cage Clamp, Befestigung: Frontbefestigung. Beschreibung: Cage Clamp ist ein eingetragenes Warenzeichen der Wago Kontakttechnik GmbH, Minden. Kontaktbestückung Ö = Öffner: 1 Ö, Kontaktbestückung Hinweis: Sicherheitsfunktion, durch Zwangsöffnung nach IEC/EN 60947-5-1. Weg des Bedienteils und Betätigungskraft nach DIN EN 60947-5-1, K.5.4.1 Zwangsöffnungsweg: 4.8 mm, maximaler Weg: 5.7 mm, Mindestkraft für Zwangsöffnung: 15 N, Schutzart: IP20, Anbindung an SmartWire-DT: nein, Anschlussart: Einzelkontakt. Beschreibung Ausgelösthilfsschalter HIA: Allgemeine Ausgelöstmeldung „+“ bei Auslösung durch Spannungsauslöser, Überlastauslöser, Kurzschlussauslöser sowie bei Einsatz des Fehlerstromauslösers durch Fehlerstrom. Verwendung mit Leistungsschalter Baugrösse NZM1, 2, 3: Ein Ausgelösthilfsschalter ist in den Leistungsschalter einclipsbar. Verwendung mit Leistungsschalter Baugrösse NZM4: Bis zu zwei Ausgelösthilfsschalter sind in den Leistungsschalter einclipsbar. Beliebige Kombinationen der Hilfsschaltertypen sind möglich. Nicht in Verbindung mit Lasttrennschalter. Kennzeichnung im Schalter: HIA. Kennzeichnung im FI-Block: HIAFI. Bei Verwendung der Ausgelösthilfsschalter im FI-Block arbeitet der Öffnerkontakt als Schliesser und der Schliesserkontakt als Öffner. Beschreibung Normalhilfsschalter HIN: Schaltet mit den Hauptkontakten. Übernimmt Melde- und Verriegelungsaufgaben. Verwendung mit Leistungsschalter Baugrösse NZM1: Ein Normalhilfsschalter ist in den Leistungsschalter einclipsbar. Verwendung mit Leistungsschalter Baugrösse NZM2: Bis zu zwei Normalhilfsschalter sind in den Leistungsschalter einclipsbar. Verwendung mit Leistungsschalter Baugrösse NZM3, 4: Bis zu drei Normalhilfsschalter sind in den Leistungsschalter einclipsbar. Beliebige Kombinationen der Hilfsschaltertypen sind möglich. Kennzeichnung im Schalter: HIN.
