Reihe: xEffect
Serie: FAZ
Anzahl der Pole: 1
Nennstrom: 3 A
Auslösecharakteristik: Typ S
AC-Nennspannung: 230 V
Schaltvermögen: 10 kA
Länge: 80 mm
Breite: 17,5 mm
Tiefe: 73,5 mm

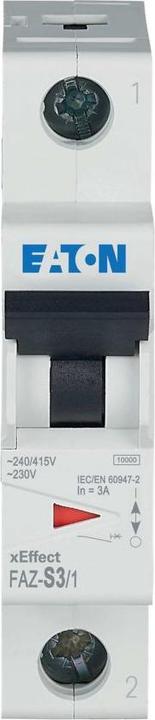

Miniatur-Leistungsschalter der Serie FAZ, 6 kA und 10 kA. Erhältlich in ein-, zwei- und dreipoligen Ausführungen mit thermischer und magnetischer Auslösung. Diese Schalter sind für die Montage auf DIN-Schienen konzipiert und bieten drei wählbare Auslösecharakteristiken. Das Schaltvermögen kann je nach Charakteristik gewählt werden: 6 kA für die kostengünstige Serie oder 10 kA für die volle Nennleistung. Sie verfügen über ein Doppelunterbrechungskontaktsystem mit einer internen Lichtbogenlöschkammer und einem speichernden Auslösemechanismus mit freier Auslösung. Eine klare Anzeige der Kontaktposition erfolgt über einen frontalen Schalthebel, und sie bieten eine grosse Anschlussklemmenkapazität von 0,75 bis 16 mm².

Diese Leistungsschalter sind mit DIN-Schienen kompatibel und entsprechen der EN 50 022/DIN 46277-3, wobei sie die Konstruktionsvorschriften B, C und S gemäss dem neuen internationalen Standard IEC 898, BS/EN 60-898 erfüllen.

Die Kurve B sorgt für eine angenehme Auslösung bei Strömen von 3 bis 5 Mal dem Nennwert, geeignet für Schaltungen mit moderaten Einschaltströmen, wie Glühlampen, Heizlasten, Haushalten und kleineren Gebäuden. Die Kurve C bietet eine sofortige Auslösung bei Strömen von 5 bis 10 Mal dem Nennwert, ideal für Schaltungen mit grösseren Einschaltströmen, wie Industrieanlagen, grösseren Gebäuden, Motoren und Leuchtstofflampen. Die Kurve S ist für Anwendungen konzipiert, bei denen unerwünschte Auslösungen bei schnellerer Auslösung auftreten, mit einer Kurzschlussreaktionsschwelle von 13 bis 17 Mal dem Nennstrom und einer Überlastschwelle von 1,05 bis 1,3 Mal dem Nennstrom, wodurch sie sich ideal zum Schutz von Steuerkreisen eignen, in denen sehr grosse Einschaltströme zu erwarten sind, wie bei Transformatoren.
