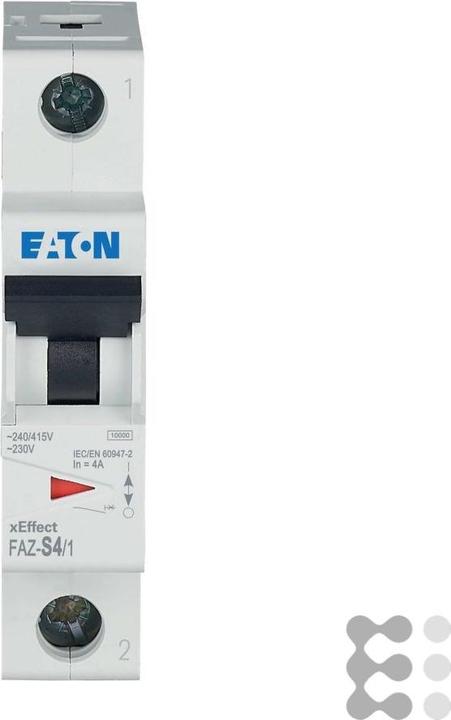

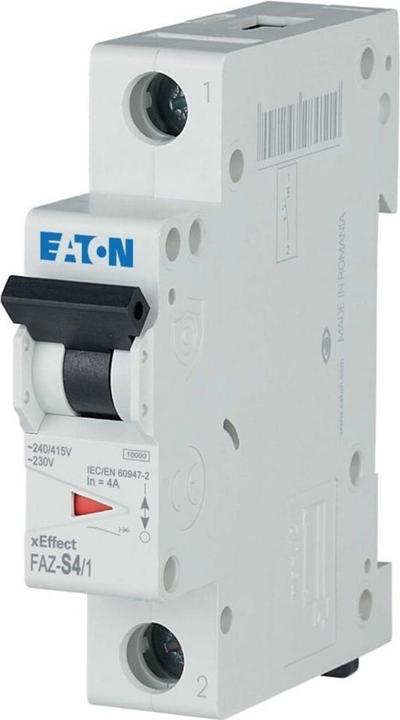

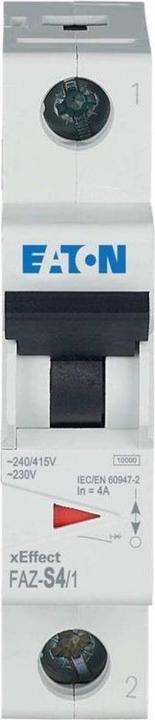

Bereich: xEffect
Serie: FAZ
Anzahl der Pole: 1
Nennstrom: 4 A
Auslösecharakteristik: Typ S
Nennwechselspannung: 230 V
Schaltvermögen: 10 kA
Länge: 80 mm
Breite: 17,5 mm
Tiefe: 73,5 mm

Die Miniatur-Leistungsschalter der Serie FAZ sind in Nennwerten von 6 kA und 10 kA erhältlich. Sie sind in einpoligen, zweipoligen und dreipoligen Ausführungen erhältlich und verfügen über thermische und magnetische Auslösemechanismen zur Montage auf DIN-Schienen. Diese Schalter bieten drei wählbare Auslösecharakteristiken und Schaltvermögen von entweder 6 kA für eine kostengünstige Serie oder 10 kA für die volle Nennleistung.

Sie beinhalten ein Doppelunterbrechungskontaktsystem mit einer internen Funkenlöschkammer und einem speichernden Auslösmechanismus mit freier Auslösung. Eine klare Anzeige der Kontaktposition wird durch einen frontalen Schalthebel bereitgestellt. Die grosse Anschlussklemmenkapazität reicht von 0,75 bis 16 mm², und sie sind mit DIN-Schienen kompatibel, gemäss EN50 022/DIN 46277-3.

Diese Leistungsschalter erfüllen die Konstruktionsvorschriften B, C und S gemäss dem neuen internationalen Standard IEC 898, BS/EN60-898.

• Kurve B: Gewährleistet eine komfortable Auslösung bei Strömen von 3 bis 5 mal dem Nennwert, geeignet für Schaltungen mit niedrigen Einschaltströmen, wie Glühlampen, Heizlasten und kleinen Gebäuden.
• Kurve C: Bietet eine sofortige Auslösung bei Strömen von 5 bis 10 mal dem Nennwert, ideal für Schaltungen mit grösseren Einschaltströmen, wie industrielle Geräte, grössere Gebäude, Motoren und Leuchtstofflampen.
• Kurve S: Verfügt über einen Kurzschlussreaktionsschwellenwert von 13 bis 17 mal dem Nennstrom und einen Überlastschwellenwert von 1,05 bis 1,3 mal dem Nennstrom, wodurch sie sich ideal zum Schutz von Steuerkreisen eignet, in denen sehr grosse Einschaltströme zu erwarten sind, wie bei Transformatoren.
