Bereich: xEffect
Serie: FAZ
Anzahl der Pole: 1
Nennstrom: 1 A
Auslösecharakteristik: Typ S
AC-Nennspannung: 230 V
Schaltvermögen: 10 kA
Länge: 80 mm
Breite: 17,5 mm
Tiefe: 73,5 mm

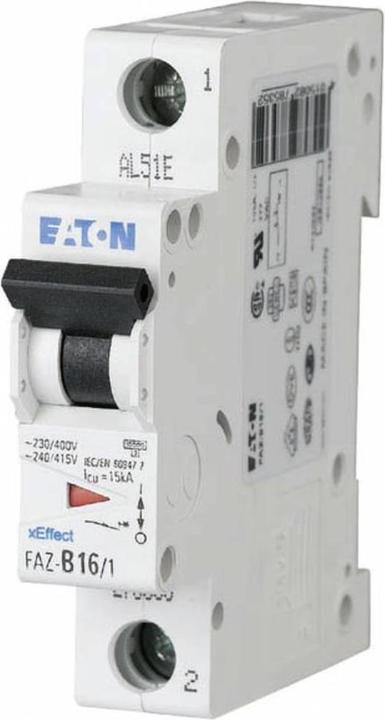

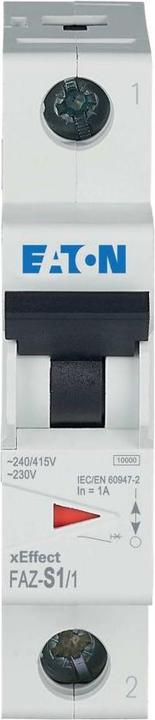

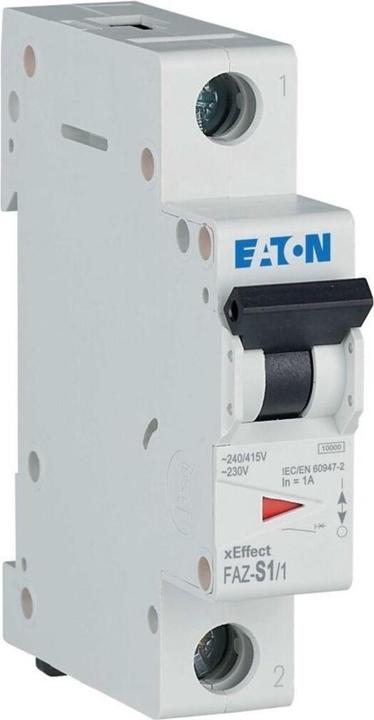

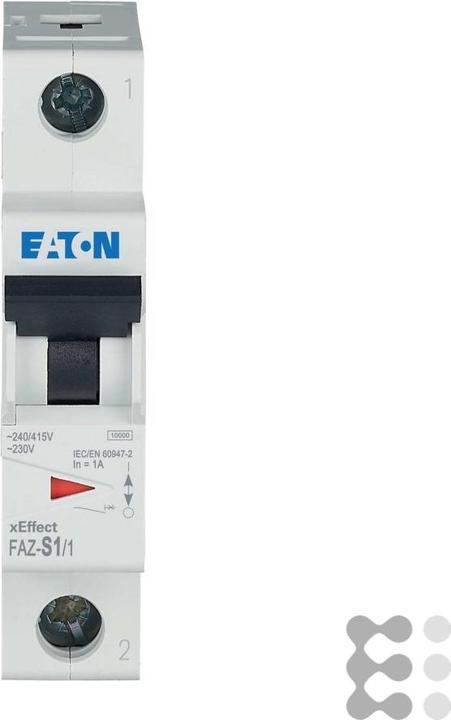

Miniatur-Schutzschalter, Serie FAZ, 6 kA und 10 kA. Erhältlich in ein-, zwei- und dreipoligen Ausführungen mit thermischer und magnetischer Auslösung. Diese Schalter sind für die Montage auf DIN-Schienen konzipiert und bieten drei Auslösecharakteristiken sowie wählbares Schaltvermögen gemäss der Charakteristik: 6 kA kostengünstige Serie oder 10 kA Vollbewertung. Sie verfügen über ein Doppelunterbrechungskontaktsystem mit einer internen Funkenlöschkammer und einem speichernden Auslösemechanismus mit freier Auslösung. Eine klare Anzeige der Kontaktposition erfolgt über einen frontalen Schalthebel, und sie haben eine grosse Anschlussklemmenkapazität von 0,75 bis 16 mm².

Diese Schutzschalter sind mit DIN-Schienen kompatibel, entsprechen der Norm EN 50 022/DIN 46277-3 und erfüllen die Konstruktionsvorgaben B, C und S gemäss der neuen internationalen Norm IEC 898, BS/EN 60-898.

Kurve B: Gewährleistet eine komfortable Auslösung bei Strömen von 3 bis 5 Mal dem Nennwert. Geeignet für Schaltungen mit nicht zu grossen Einschaltströmen, wie Glühlampen, Heizlasten, Haushalte und kleinere Gebäude.

Kurve C: Bietet eine sofortige Auslösung bei Strömen von 5 bis 10 Mal dem Nennwert. Ideal für Schaltungen mit grösseren Einschaltströmen, wie industrielle Geräte, grössere Gebäude, Motoren und Leuchtstofflampen.

Kurve S: Bietet eine Kurzschlussauslöseschwelle von 13 bis 17 Mal dem Nennstrom und eine Überlastschwelle von 1,05 bis 1,3 Mal dem Nennstrom. Diese Kurve eignet sich ideal zum Schutz von Steuerkreisen, bei denen sehr grosse Einschaltströme zu erwarten sind, wie bei Transformatoren.
