Reihe: xEffect
Serie: FAZ
Anzahl der Pole: 2
Nennstrom: 1 A
Auslöseschutz: Typ S
Nennwechselspannung: 230 V
Schaltvermögen: 10 kA
Länge: 80 mm
Breite: 35 mm
Tiefe: 73,5 mm

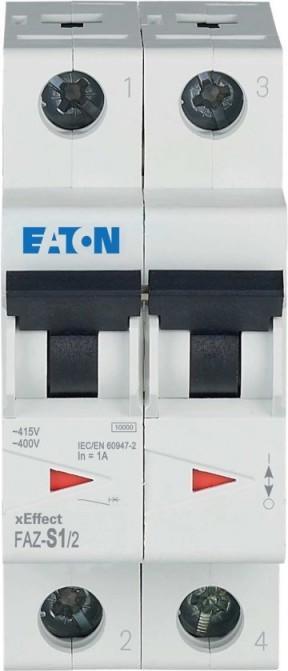

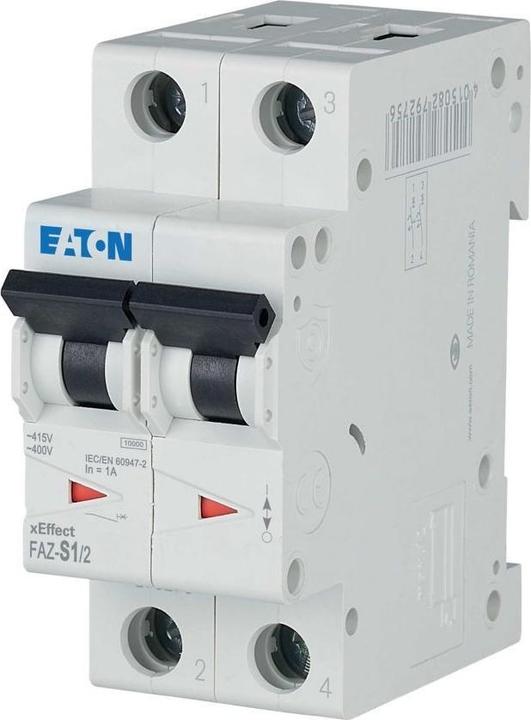

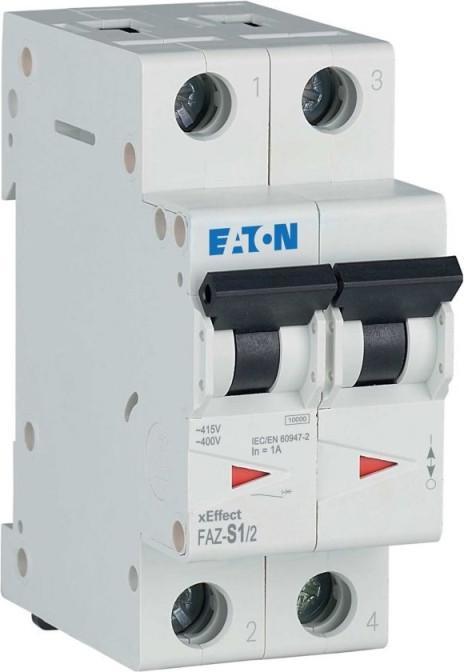

Die Leistungsschalter der Serie FAZ sind in Nennwerten von 6 kA und 10 kA erhältlich. Diese Miniatur-Leistungsschalter sind in ein-, zwei- und dreipoligen Ausführungen mit thermischer und magnetischer Auslösung erhältlich. Sie sind für die Montage auf DIN-Schienen konzipiert und bieten drei Auslöseschutzmerkmale. Die optionale Abschaltkapazität basiert auf dem Merkmal: 6 kA für die kostengünstige Serie oder 10 kA für die vollen Nennwerte.

Das Doppelunterbrechungskontaktsystem verfügt über eine interne Lichtbogenlöschkammer und einen Speichersystem mit freier Auslösung. Eine klare Anzeige der Kontaktposition erfolgt über einen frontalen Schalthebel, und die Anschlüsse sind für Drahtgrössen von 0,75 bis 16 mm² geeignet. Diese Leistungsschalter sind mit DIN-Schienen kompatibel, gemäss EN50 022/DIN 46277-3, und entsprechen den Konstruktionsvorschriften B, C und S gemäss dem neuen internationalen Standard IEC 898, BS/EN60-898.

Die Kurve B sorgt für eine sofortige Auslösung bei Strömen, die 3 bis 5 Mal den Nennwert betragen, und schützt Schaltungen mit moderaten Einschaltströmen, wie Glühlampen, Heizlasten, Haushalte und kleinere Gebäude. Die Kurve C ermöglicht eine sofortige Auslösung bei Strömen von 5 bis 10 Mal dem Nennwert und ist geeignet für Schaltungen mit grösseren Einschaltströmen, wie Industrieanlagen, grösseren Gebäuden, Motoren und Leuchtstofflampen.

Die Kurve S hat einen Kurzschlussauslöseschwellenwert von 13 bis 17 Mal dem Nennstrom und einen Überlastschwellenwert von 1,05 bis 1,3 Mal dem Nennstrom, was sie ideal zum Schutz von Steuerkreisen macht, in denen sehr grosse Einschaltströme zu erwarten sind, wie bei Transformatoren.
