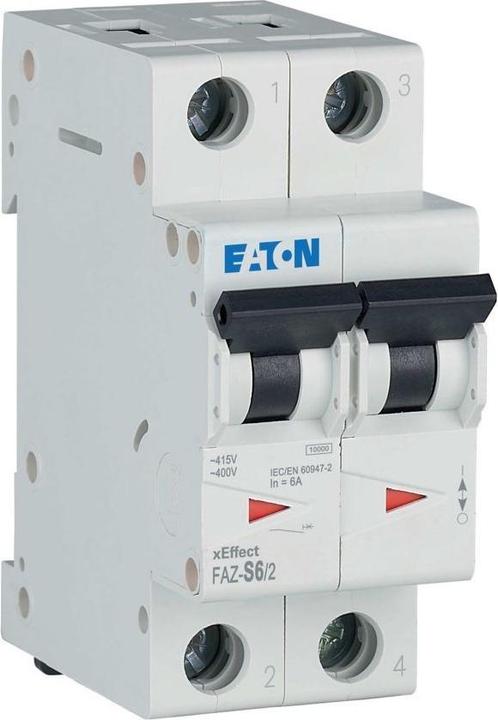

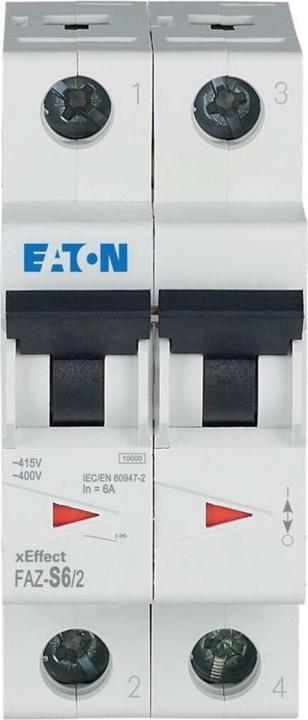

Reihe: xEffect
Serie: FAZ
Anzahl der Pole: 2
Nennstrom: 6 A
Auslösecharakteristik: Typ S
Nennwechselspannung: 230 V
Schaltvermögen: 10 kA
Länge: 80 mm
Breite: 35 mm
Tiefe: 73,5 mm

Miniatur-Leistungsschalter der FAZ-Serie sind in Nennwerten von 6 kA und 10 kA erhältlich. Sie sind in ein-, zwei- und dreipoligen Ausführungen erhältlich und verfügen über thermische und magnetische Auslösemechanismen für den automatischen Betrieb. Diese Schalter sind für die Montage auf DIN-Schienen konzipiert und bieten drei wählbare Auslösecharakteristiken mit Schaltvermögen von entweder 6 kA für kostengünstige Anwendungen oder 10 kA für volle Nennwerte.

Sie beinhalten ein Doppelunterbrechungskontaktsystem mit einer internen Lichtbogenlöschkammer und einem speichernden Auslösemechanismus mit freier Auslösung. Eine klare Anzeige der Kontaktposition wird durch den frontalen Schalthebel bereitgestellt, und sie haben eine grosse Anschlussklemmenkapazität von 0,75 bis 16 mm².

Diese Leistungsschalter sind mit DIN-Schienen kompatibel und entsprechen der EN 50 022/DIN 46277-3. Sie erfüllen die Konstruktionsvorschriften B, C und S gemäss dem neuen internationalen Standard IEC 898, BS/EN 60-898.

Die Kurve B sorgt für eine komfortable Auslösung bei Strömen von 3 bis 5 Mal dem Nennwert, geeignet für Schaltungen mit moderaten Einschaltströmen, wie Glühlampen, Heizlasten und Wohnanwendungen. Die Kurve C bietet eine sofortige Auslösung bei Strömen von 5 bis 10 Mal dem Nennwert, ideal für Schaltungen mit grösseren Einschaltströmen, einschliesslich Industrieanlagen, grösseren Gebäuden, Motoren und Leuchtstofflampen.

Die Kurve S ist für Anwendungen konzipiert, bei denen unerwünschte Auslösungen durch schnellere Auslösungen auftreten können. Sie verfügt über einen Kurzschlussreaktionsschwellenwert von 13 bis 17 Mal dem Nennstrom und einen Überlastschwellenwert von 1,05 bis 1,3 Mal dem Nennstrom, was sie ideal für den Schutz von Steuerkreisen macht, in denen sehr grosse Einschaltströme zu erwarten sind, wie bei Transformatoren.
