RP-T2 Dünnblechschraube mit Sechskopf und aufgedrückter Unterlegscheibe. Hergestellt aus Bimetall (Edelstahl A2/Stahl), mit Nickelbeschichtung, blau verzinkt und anti-reibungsbeschichtet.

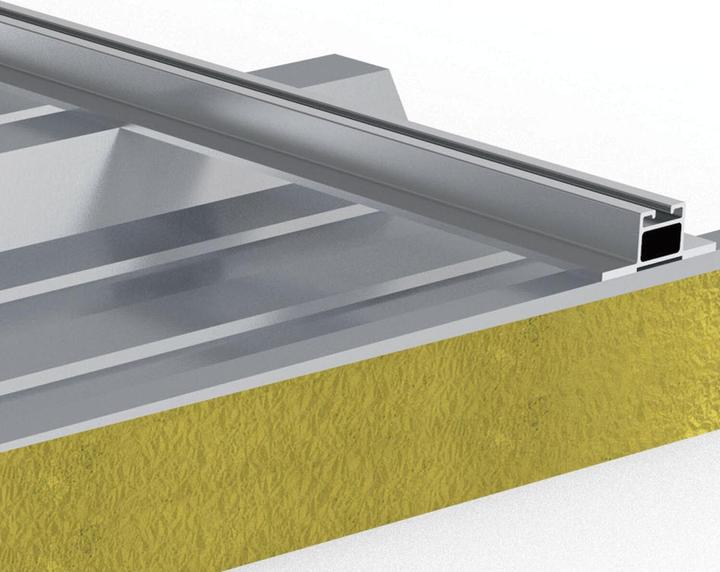

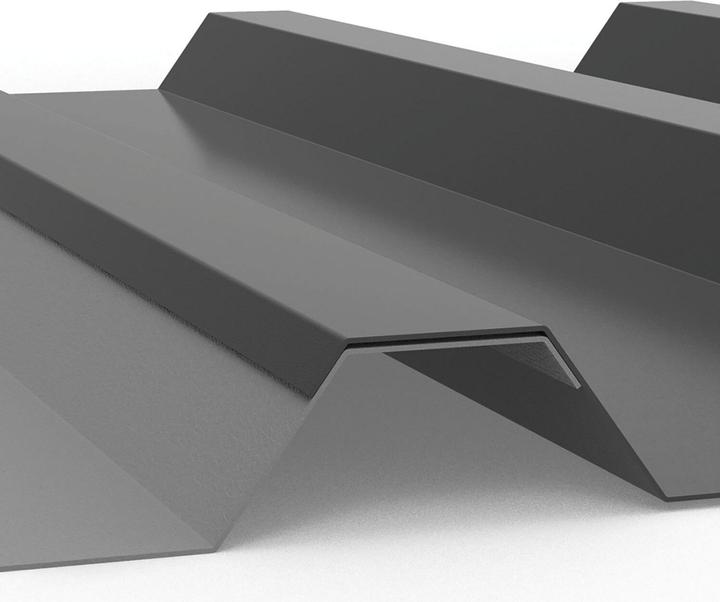

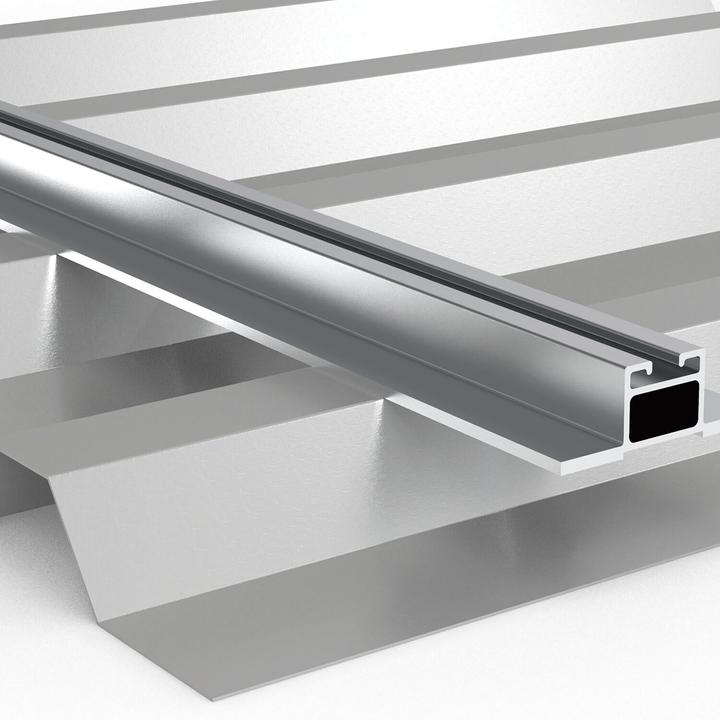

Anwendung: Zum Befestigen von Aluminium- und Stahlprofilblechen auf Aluminium und Stahl sowie zum Befestigen von Aluminium-Stehfalzhaltern auf Stahlunterkonstruktionen.

Hinweise: Die Schraube mit erhöhtem Druck und niedriger Geschwindigkeit (ca. 200 Umdrehungen) anbringen. Der Druck kann verringert werden, sobald das Gewinde greift, und die Geschwindigkeit kann dann auf etwa 1600 Umdrehungen erhöht werden. Unmittelbar vor dem Einsetzen der Dichtscheibe die Geschwindigkeit erheblich reduzieren und die Dichtscheibe anziehen, bis sie leicht komprimiert wird.

Der empfohlene Anziehdrehmoment für Stahlunterkonstruktionen beträgt etwa 3 Nm; bei Materialstärken unter 0,8 mm 1 Nm verwenden. Für Aluminiumunterkonstruktionen liegt das empfohlene Anziehdrehmoment bei etwa 1 Nm; bei Materialstärken unter 0,8 mm 0,5 Nm verwenden.

Produktvorteile sind die hohe Eindrehschnelligkeit durch das Doppelgewinde, die Bimetallkonstruktion und die nahezu spänefreie Bearbeitung.

Technische Daten:

• Material: Bimetall (Edelstahl A2/Stahl)
• Materialdichtung: Edelstahl A2/EPDM
• Bearbeitungsgeschwindigkeit: 1600 U/min
• Bohrkapazität: 1 x 1,25/2 x 1,0 mm
• Maximales Anziehdrehmoment: 3,0 Nm
• Bohrkapazität für Bauteil 1: Stahl 0,4 - 1,0 mm; Aluminium 0,5 - 1,0 mm
• Bohrkapazität für Bauteil 2: Stahl 0,4 - 1,25 mm; Aluminium 0,5 - 1,5 mm
• Befestigung von Stehfalzhaltern auf Stahl: 0,75 - 1,25 mm

Hinweis: Derzeit nach abZ geregelt mit zukünftiger Umstellung auf ETA 21/0306.

Zulassung: Z-14.1-4, Z-14.1-537 mit Anhang: Z-14.1-4, Anhang 3.306b/3.307b, Z-14.1-537, Anhang 3.1.31/3.2.22, Z-14.4-668, ETA-21/0306, Anhang 29.10/29.11/29.20/29.30.

Abmessungen:

• d1: 6 mm
• L1: 37,5 mm
• Marke: REFABO
• Typ: RP-T2
• Gewinde: Doppelgewinde für Blech
• k: 5 mm
• Oberfläche: Nickelbeschichtung
• Kopfdurchmesser: 11,5 mm
• Kopfform: Sechskopf mit aufgedrückter Scheibe
• Material: Bimetall, A2/Stahl
• Länge: 38 mm
• Schlüsselweite: 8 mm
• Dichtung: E16
• Inhaltsspezifikation: 100.
