Zubehör-Variante: Drossel
Nennstrom: 10 A
Elektrische Phasen: 3
Länge: 155 mm
Breite: 130 mm
Tiefe: 90 mm
Abmessungen: 155 x 130 x 90 mm

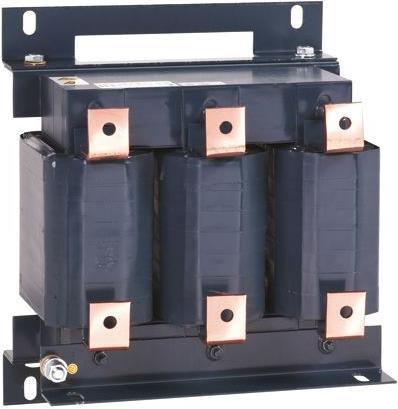

Altivar AC-Leitungs-Choke. Ein Leitungs-Choke kann zur Verbesserung des Schutzes vor Überspannung der Netzversorgung und zur Reduzierung der Stromoberschwingungen des Antriebs verwendet werden. Die empfohlenen Chokes können zur Begrenzung des Leitungsstroms eingesetzt werden. Die Chokes wurden entsprechend dem Standard EN 50178 (VDE 0160 Level 1 für hohe Überspannungen der Leitungsversorgung) entwickelt. Die Induktivitätswerte sind für einen Spannungsabfall zwischen den Phasen von 3 % bis 5 % der nominellen Netzspannung definiert. Höhere Werte führen zu einem Verlust des Drehmoments. Die Chokes sollten dem Antrieb vorgeschaltet installiert werden. Der Einsatz von Leitungs-Chokes wird besonders unter den folgenden Umständen empfohlen: enge Verbindung mehrerer paralleler Antriebe, Netzversorgung mit starken Störungen von anderen Geräten (Interferenz, Überspannungen), Netzversorgung mit Spannungsasymmetrie zwischen den Phasen über 1,8 % der Nennspannung, Antrieb wird von einer Leitung mit sehr niedriger Impedanz versorgt (in der Nähe eines Netztransformators, der 10-mal leistungsstärker ist als die Nennspannung des Antriebs), Installation zahlreicher Frequenzwandler auf der gleichen Leitung, Reduktion der Überlastung bei cos Ø, Leistungskorrektur, wenn die Installation über eine Leistungsfaktorverbesserungseinheit verfügt.
