Zubehör-Variante: Drossel
Zur Verwendung mit: Serie Altivar 61
Spannungsbereich: 200 bis 690 V
Nennstrom: 30 A
Elektrische Phasen: 3
Länge: 155 mm
Breite: 170 mm
Tiefe: 135 mm
Abmessungen: 155 x 170 x 135 mm

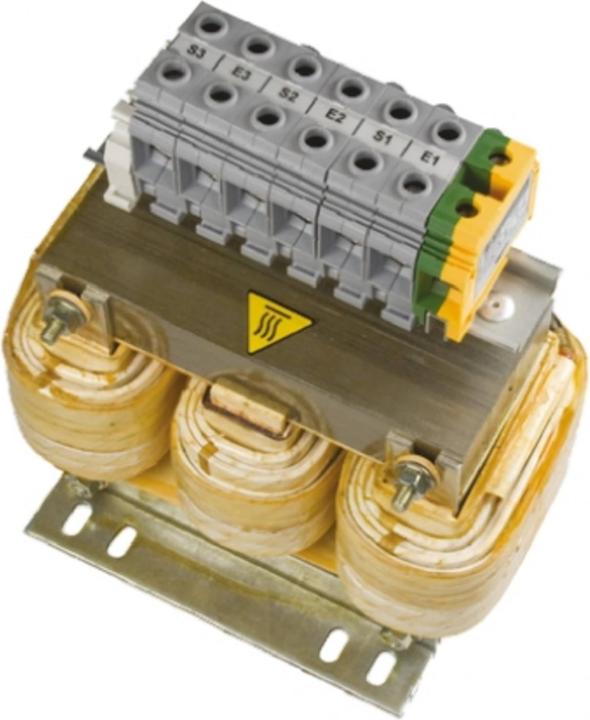

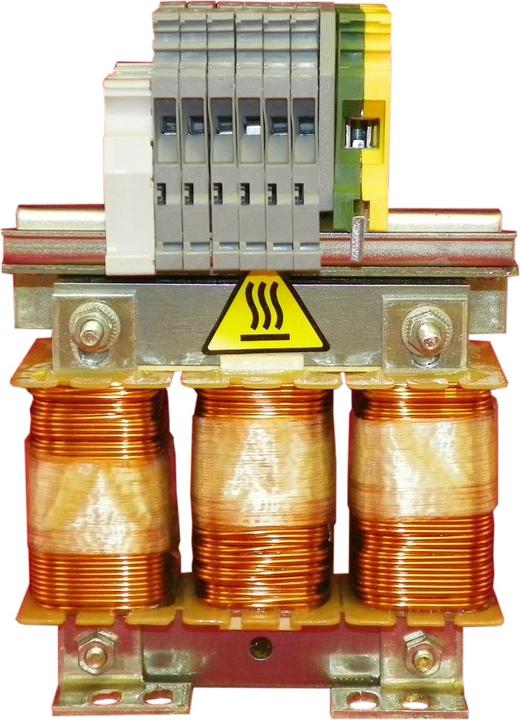

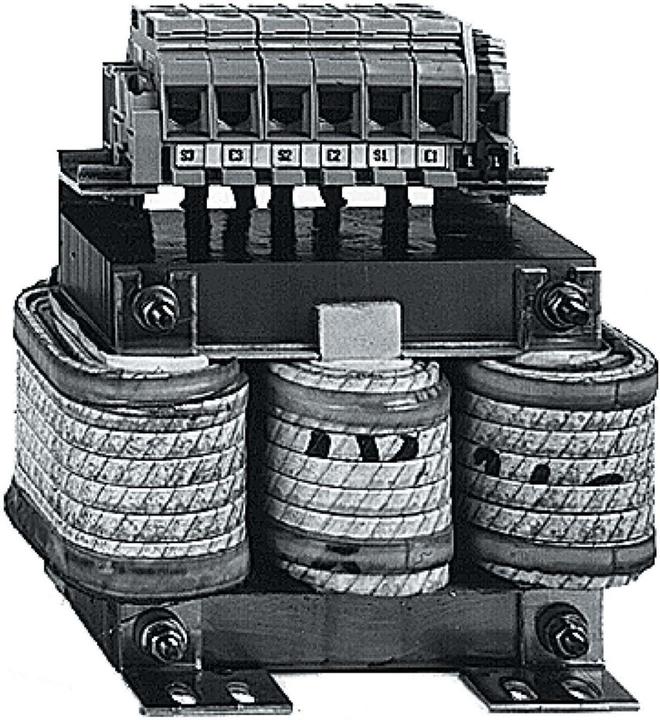

Altivar AC-Leitungs-Choke. Ein Leitungs-Choke kann zur Verbesserung des Schutzes vor Überspannung der Netzversorgung und zur Reduzierung der Stromoberschwingungen des Antriebs verwendet werden. Die empfohlenen Chokes können zur Begrenzung des Leitungsstroms verwendet werden. Die Chokes wurden entsprechend dem Standard EN 50178 entwickelt. Die Induktivitätswerte sind für einen Spannungsabfall zwischen den Phasen von 3 % bis 5 % der nominellen Netzspannung definiert. Höhere Werte führen zu einem Verlust des Drehmoments. Die Chokes sollten dem Antrieb vorgeschaltet installiert werden. Der Einsatz von Leitungs-Chokes wird besonders unter den folgenden Umständen empfohlen: enge Verbindung mehrerer paralleler Antriebe, Netzversorgung mit starken Störungen von anderen Geräten, Netzversorgung mit Spannungsasymmetrie zwischen den Phasen über 1,8 % der Nennspannung, Antrieb wird von einer Leitung mit sehr niedriger Impedanz versorgt, Installation zahlreicher Frequenzwandler auf der gleichen Leitung, Reduktion der Überlastung bei cos Ø, Leistungskorrektur, wenn die Installation über eine Leistungsfaktorverbesserungseinheit verfügt.
