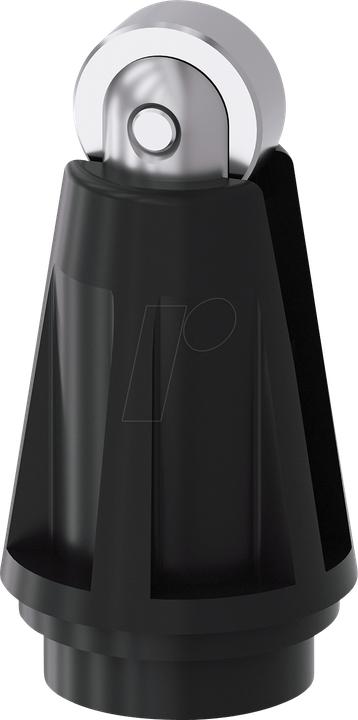

Betätiger Typ: Rollenstössel
Zur Verwendung mit: Endschalter 3SE5

Endschalter-Betätigungselemente 3SE5 sind eine Serie von Schalterköpfen, die mit dem SIRIUS-Endschalter der Serie 3SE5 eingesetzt werden. Aufgrund ihres Steckanschlusses und der einheitlichen Schnittstelle lassen sich diese Schalterköpfe leicht austauschen. Sie sind kompatibel sowohl mit modularen Schalteinheiten als auch mit kompletten Schaltereinheiten. Abgerundete Stössel und Rollenstössel ermöglichen den Betrieb in Richtung der Stösselachse oder mit der Stange im rechten Winkel zur Stösselachse. Abgerundete Stössel und Rollenstössel haben einen zusätzlichen Nachlaufweg und deshalb einen grösseren Betriebsabstand. Für seitliche Betätigung und verhältnismässig langen Nachlaufweg wird der Rollenstössel empfohlen.

Rollenhebel und abgewinkelte Rollenhebel bieten je nach Ausgangsrichtung (links oder rechts) unterschiedliche Näherungswinkel (α = 30°) und Folgewinkel (γ = 45°). Sie sind für Betätigungselemente aus fein geschliffenem Stahl in der Form von Nocken, geraden Kanten oder Nockenscheiben geeignet. Drehhebel und Stangenbetätigungselemente ermöglichen eine hohe Anfahrgeschwindigkeit (v = 1,5 m/s) und bieten eine Auswahl an Anlaufoptionen. Diese Elemente sind unempfindlich gegen Öl, Schleifstaub, Eis und grob gekörntes Material. Mit dem Drehhebel ist der maximale Näherungswinkel immer gleich dem maximalen Folgewinkel.

Das Stössel-Betätigungselement kann verwendet werden, wenn kein Betätigungselement mit Näherungs- und Folgewinkel möglich ist. Eine 10°-Einstellung des Drehhebels ist möglich. Federstangen können für undefinierte Betätigungen und wechselnde Anlaufzustände eingesetzt werden, wobei der Anlauf aus beliebiger Richtung erfolgen kann. Rollenstössel für mittige Befestigung mit Gewinde von M18 x 1 ermöglichen eine schnelle Montage und leichte Einstellung. Gabelhebel sind schaltbar in zwei Richtungen und bieten ein rastendes Betätigungselement für alternierende Bewegungen.
