Zubehör-Variante: Klemme
Bereich: Sirius Classic
Serie: 3RV1

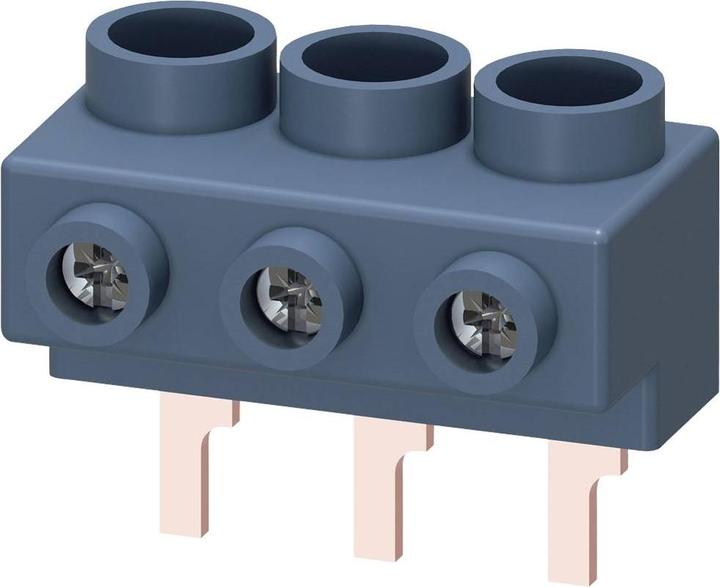

Anschlussblock für Sammelschiene. Dreiphasige Sammelschienen-Systeme sind ein einfacher, zeitsparender und klar angeordneter Weg, um 3RV2-Motorstarter-Schutzvorrichtungen mit Schraubklemmen zu versorgen. Das System kann mit verschiedenen Arten von Motorstarter-Schutzvorrichtungen bis 32 A verwendet werden. Die dreiphasigen Sammelschienensysteme 3RV19 15 sind im Allgemeinen nicht geeignet für 3RV21-Motorstarter-Schutzvorrichtungen mit Überlastrelaisfunktion und für die 3RV27- und 3RV28-Überlastschalter gemäss UL 489/CSA C22.2 Nr. 5–02. Die Sammelschienen sind geeignet für 2 bis 5 Motorstarter-Schutzvorrichtungen/Überlastschalter. Jede Art von Erweiterung ist möglich durch Anklemmen der Verbindungsfahnen einer zusätzlichen Sammelschiene (um 180° gedreht) unter die Klemmen der jeweiligen letzten Motorstarter-Schutzvorrichtung. Eine Kombination aus Motorstarter-Schutzvorrichtungen verschiedener Grössen ist möglich. Die Motorstarter-Schutzvorrichtungen werden über passende Versorgungsanschlussklemmen gespeist.
