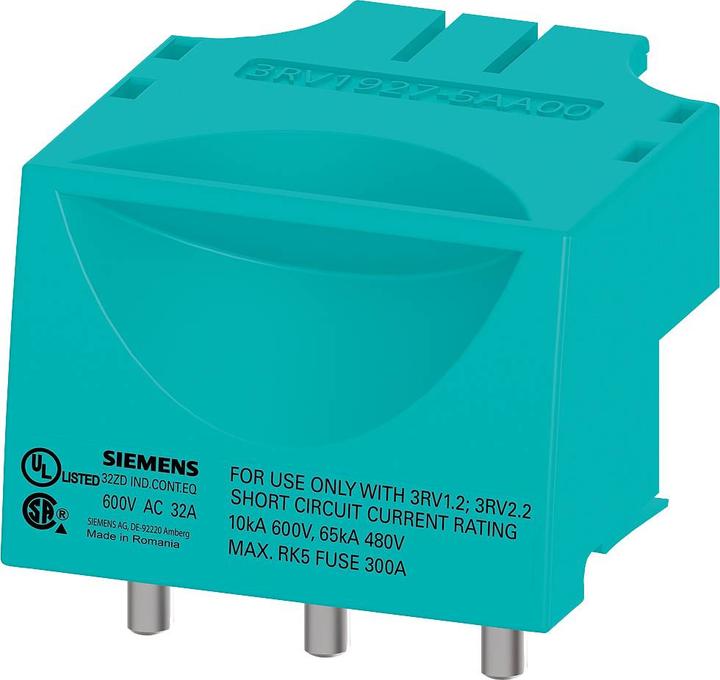

Zubehör-Variante: Steckverbinder
Zur Verwendung mit: Motorstarter-Schutzgerät 3RV29
Serie: 3RV1

Infeed-Käfigklemmentechnik. Das Infeed-System bietet eine komfortable Lösung für die Stromversorgung und -verteilung für eine Gruppe von mehreren Leistungsschaltern oder vollständige Verbraucherabzweige. Diese Komponenten sind mit dem modularen SIRIUS-System mit bis zu 5,5 kW bei 400 Vac erhältlich. Für höhere Nennleistungen können Leistungsschalter der Grösse S0 mit Schraubanschluss (bis zu 11 kW bei 400 Vac) in das System integriert werden.

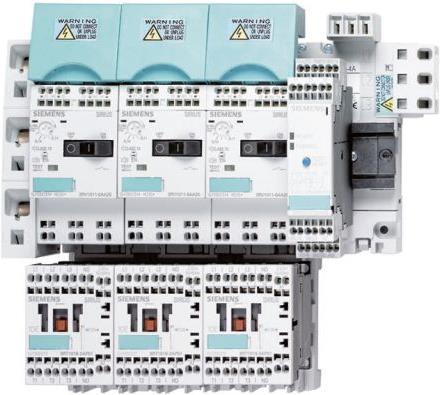

Das System basiert auf einem Basismodul mit einer seitlich eingehenden Einheit (3-phasige Busschiene mit Infeed). Diese eingehende Einheit mit Käfigklemmenanschluss wird abhängig von der Konstruktion links oder rechts montiert und kann mit einem maximalen Leiterquerschnitt von 25 mm² (mit Endhülse) versorgt werden. Ein Basismodul hat zwei Buchsen, auf die jeweils ein Leistungsschalter gesteckt werden kann.

Erweiterungsmodule zur Erweiterung des Systems sind verfügbar (3-phasige Busschienen für Systemerweiterung). Die einzelnen Module werden durch einen Erweiterungsstecker verbunden. Das System basiert auf einem Basismodul mit einer seitlich eingehenden Einheit (3-phasige Busschiene mit Infeed). Diese eingehende Einheit mit Käfigklemmenanschluss wird abhängig von der Konstruktion links oder rechts montiert und kann mit einem maximalen Leiterquerschnitt von 25 mm² (mit Endhülse) versorgt werden.

Ein Basismodul hat zwei Buchsen. Auf beide von ihnen kann ein Leistungsschalter aufgesteckt werden. Erweiterungsmodule stehen zur Verfügung zum Erweitern des Systems (3-Phasen-Sammelschienen für Systemerweiterung). Günstige Methode für Stromversorgung und Verteilung. Verwendung des einfachen Einsteckverfahrens. Erhältlich im modularen SIRIUS-System mit bis zu 5,5 kW bei 400 Vac. Dieses System spart Platz im Schaltschrank.
