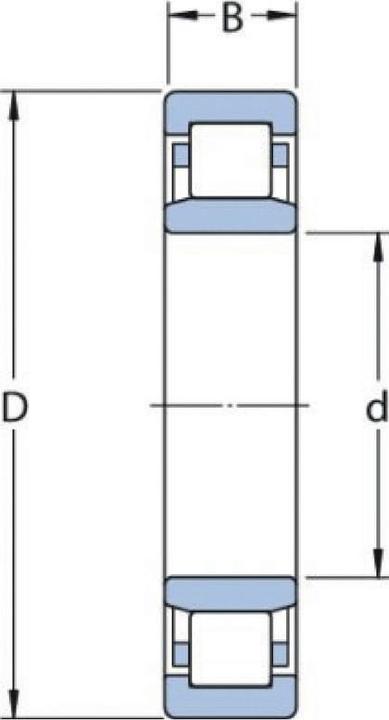

SKF einreihige Zylinderrollenlager offene Ausführung, NU 305 ECP 25 x 62 x 17

Typ NU, NJ und NUP
Einreihige SKF Zylinderrollenlager der Grundausführung werden in vielen verschiedenen Ausführungen gefertigt, die sich durch die Anordnung der Borde am Innen- und Aussenring unterscheiden. Die gebräuchlichsten Bauformen sind:
Bauform NU
Die Lager der Bauform NU haben zwei feste Borde am Aussenring und einen bordlosen Innenring. Die Lager lassen zwischen Welle und Gehäuse Axialverschiebungen innerhalb des Lagers in beiden Richtungen zu.
Bauform NJ
Lager der Bauform NJ haben zwei feste Borde am Aussenring und einen festen Bord am Innenring. Sie können die Welle in einer Richtung axial führen. Axialverschiebungen der Welle sind nur in einer Richtung möglich.

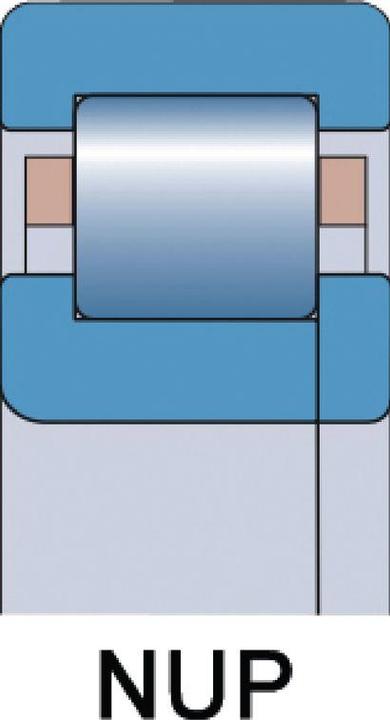

Bauform NUP
Die Lager der Bauform NUP haben zwei feste Borde am Aussenring sowie einen festen Bord und eine lose Bordscheibe am Innenring. Das Lager legt die Welle axial in beide Richtungen fest und ist somit für Festlagerungen geeignet.
Hauptabmessungen: DIN 5412-1:2000 / DIN 616:2000 / ISO 15:1998

Zulässige Schiefstellung:
Lagerreihen 2, 3: 4°
Lagerreihen 22, 23: 3°

Nachsetzzeichen:
EC Optimierte innere Konstruktion, mehr und/oder grössere Rollen sowie modifizierte Rolle/Bord-Berührung
P Käfig aus glasfaserverstärktem Polyamid 66, rollengeführt
J Fensterkäfig aus ungehärtetem Stahlblech, rollengeführt
C3 Lagerluft grösser als Normal
C4 Lagerluft grösser als C4.
