Bereich: Preventa
Serie: XCS-TE
Spannung für Verriegelung/Entriegelung: Entriegelungsfähigkeit
Kabeleingang: M16
Länge: 93,5 mm
Breite: 33 mm
Tiefe: 110 mm
Versorgungsspannung: 24 V ac/dc
Sicherheitskontakte: 2 NC-Kontakte

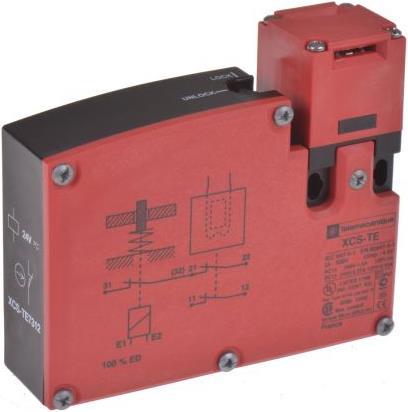

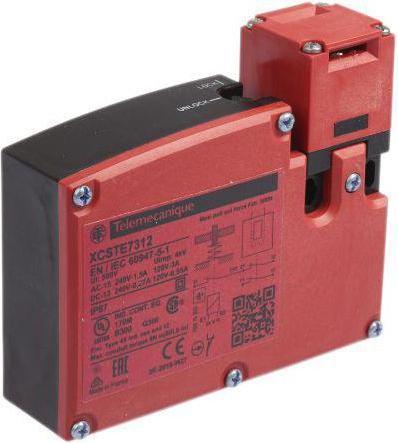

Betätigungselemente müssen separat bereitgestellt werden, siehe Zubehörtabelle. Der XCSTE-Magnetverriegelungsschalter eignet sich zur Verriegelung kleiner beweglicher Schutzeinrichtungen (EN1088, EN60204, EN292) mit standardmässig 2 positiv gesteuerten Kontakten (wenn die Schutzeinrichtung geöffnet ist) und 1 positiv gesteuertem Kontakt mit interner Steuerung, die durch die Magnetspule betätigt wird. Er verfügt über ein schlüsselbetätigtes Schloss für die autorisierte Übersteuerung der Magnetspule und eine kontinuierlich betriebene Magnetspule mit einer Nennleistung von 10 VA, mit Spannungstoleranzen von -20/+10% (einschliesslich Welligkeit bei DC). Die Drehköpfe können um 360° in 90°-Schritten gedreht werden, mit 8 Eingängen für Aktuatoren und 1 Gewindeeingang. Die Kontaktbewertung beträgt 10 VA (Magnetspule für den Dauerbetrieb ausgelegt) und die minimale Betätigungskraft für positives Öffnen beträgt 15 N. Schutzart: IP67.
