Überwachungsanwendungen: Spannung
Versorgungsspannung: 115/230 V AC
Kontaktanordnung: 1-poliger Umschalter
Spannungsempfindlichkeit: Überspannung, Unterspannung
Elektrische Phasen: 1
Spannungsmessbereich: 2 bis 500 V AC/DC
Verzögerungszeit: 1 s, 6 s
Spannung erfasst min.: 2 V AC/DC

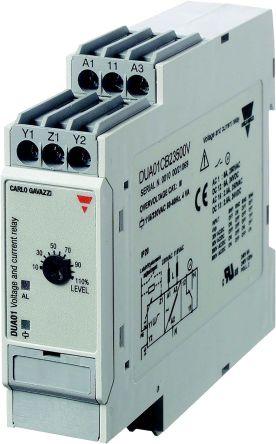

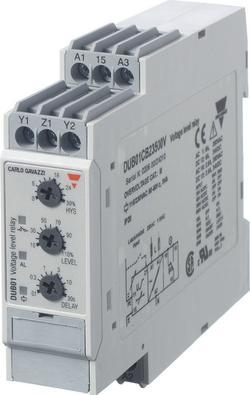

Überspannung/Überstrom-Überwachungsrelais. Überwachungsrelais von Carlo Gavazzi können auch als 1- oder 3-Phasen-Überstromüberwachungsrelais verwendet werden, wenn sie mit MI- oder MP-Stromwandlern verbunden werden. Dank der integrierten Verriegelungsfunktion kann die AN-Position des Relaisausgangs beibehalten werden. Die rote LED zeigt den Alarmstatus an. AC/DC-Überspannungsüberwachungsrelais mit Auswahl des Messbereichs durch DIP-Schalter. Messbereiche: 2 bis 20 V AC/DC, 5 bis 50 V AC/DC, 20 bis 200 V AC/DC, 50 bis 500 V AC/DC, 0,4 bis 4 Vp AC. Einstellbare Spannungsbegrenzung auf relativer Skala, einstellbare Hysterese, programmierbare Verriegelung auf Satzebene. Ausgang: 8 A, normalerweise lastfreies 1-poliges Umschaltrelais. LED-Anzeige für Relais und Netzteil EIN. Galvanisch getrenntes Netzteil. Tafel- und Schraubanschlussoptionen verfügbar.
