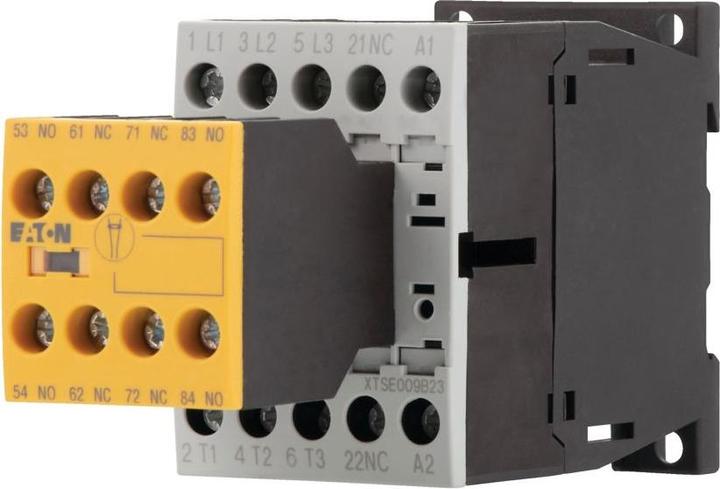

Sicherheitskontaktor für Motoren und komplette Geräte bis zu 170 A. Die Nutzungskategorien umfassen AC-1 für nichtinduktive oder schwachinduktive Lasten und Widerstandsofen, AC-3 für Käfigläufermotoren (Starten und Ausschalten im Betrieb) sowie AC-4 für Käfigläufermotoren (Starten, Gegenstrombremsen, Wenden, Kriechbetrieb). Die Verbindungstechnik verfügt über Schraubklemmen. Dieses Gerät ist auch für Motoren der Effizienzklasse IE3 geeignet, wobei IE3-fähige Geräte auf der Verpackung gekennzeichnet sind.

Beschreibung: Das Hilfsschaltmodul ist dauerhaft mit dem Grundgerät verbunden (manuelle Betätigung nicht möglich). Der Nennbetriebsstrom für AC-3 bei 380 V und 400 V beträgt Ie = 9 A. Der Nennbetriebsstrom für AC-1 konventionellen thermischen Strom ist 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie = 22 A, verkapselt: Ith = 18 A. Für 1-polig offen, Ith = 50 A, verkapselt: Ith = 45 A.

Maximale Nennbetriebsleistung für Drehstrommotoren bei 50 - 60 Hz AC-3:

• 220 V 230 V: P = 2,5 kW
• 380 V 400 V: P = 4 kW
• 660 V 690 V: P = 4,5 kW

Maximale Nennbetriebsleistung für Drehstrommotoren bei 50 - 60 Hz AC-4:

• 220 V 230 V: P = 1,5 kW
• 380 V 400 V: P = 2,5 kW
• 660 V 690 V: P = 3,6 kW

Kontaktkonfiguration: S = NO-Kontakt: 2 S, NC = NC-Kontakt: 3 NC. Hinweise: Schaltelemente gemäss EN 50012, mit Spiegelkontakt. Stromart: AC/DC (AC-Betätigung).
