Bereich: Stern/Dreieck
Serie: SDAINL
Spannung der Spule: 400V @ 50Hz
Nennkontaktstrom: 30 A
Nennkontaktspannung: 400 Vac
Leistung: 15 kW
Anschlussart: Schraubmontage
Länge: 85 mm
Breite: 158 mm
Maximale Betriebstemperatur: +40°C

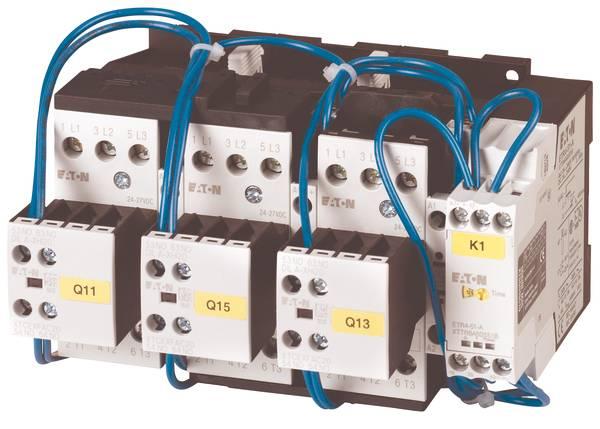

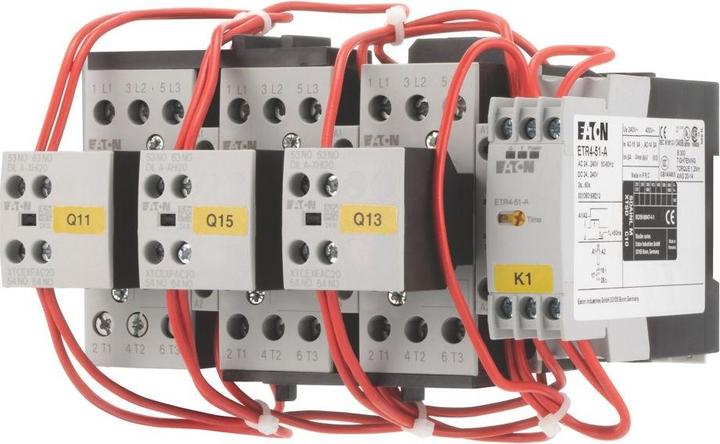

Die angegebenen VSL-Daten sind Maximalwerte. Der spezifizierte Überlastschutz wird durch die Anwendung der folgenden Formel bestimmt: 0,58 x Motor-Nennstrom. Lassen Sie zusätzlichen Platz für die Verdrahtung über und unter dem Starter. Der thermische Überlastschutz ZB12-16 ist derzeit nicht verfügbar. Starter, die Komponenten der X Start-Serie verwenden, sind nicht mit DILM-Komponenten kompatibel. Stern/Dreieck - Offenes Design. Stern/Dreieck-Starter mit offener Bauweise für den Einsatz in passenden Gehäusen, die eine schnelle und einfache Installation sowie eine direkte Montage auf einer 35 mm DIN-Schiene ermöglichen. Hergestellt mit leicht verfügbaren Moeller-Komponenten, die den neuesten IEC 947 Standards entsprechen, und vorkabelt, um Moeller Z00 oder ZB thermische Überlastrelais zu akzeptieren, die eine einphasige Empfindlichkeit gemäss IEC 947-4 bieten. Offene Stern-Dreieck-Starter umfassen einen Haupt-, Delta- und Sternkontaktor, einen Stern-Dreieck-Timer (einstellbar zwischen 0 und 30 Sekunden) und ein Verdrahtungsdiagramm. Das Überlastrelais ist nicht enthalten und muss separat bestellt werden. Herstellernummern, die mit SDAINL 00AM, 0M, 0AM, 1M, M12, M16, M22 beginnen, haben ZB12 Überlastschutz. Herstellernummern, die mit SDAINL M30, M45 und M55 beginnen, haben ZB32 Überlastschutz. Anschlusschutz gemäss IP20. Betriebstemperaturbereich: -25 bis +40 °C. Abmessungen für 7,5 kW (SDAINL00AM): 77 x 162 x 112 mm (H x B x T), für 12,5 kW und 18,5 kW (SDAINL0M und SDAINL0AM): 91 x 162 x 117 mm (H x B x T), für 22 kW (SDAINL1M): 98 x 188 x 135 mm (H x B x T), für 5,5 bis 11 kW (SDAINLM12 bis SDAINLM22): 68 x 158 x 125,2 mm (H x B x T), und für 15, 22 und 30 kW (SDAINLM30 bis SDAINLM55): 85 x 158 x 147,3 mm (H x B x T).
