Bereich: Stern/Dreieck
Serie: SDAINL
Spannung der Spule: 230V bei 50 Hz, 240V bei 60 Hz
Nennkontaktstrom: 45 A
Nennkontaktspannung: 400 Vac
Leistung: 22 kW
Anschlussart: Schraubmontage
Länge: 85 mm
Breite: 158 mm
Maximale Betriebstemperatur: +40°C

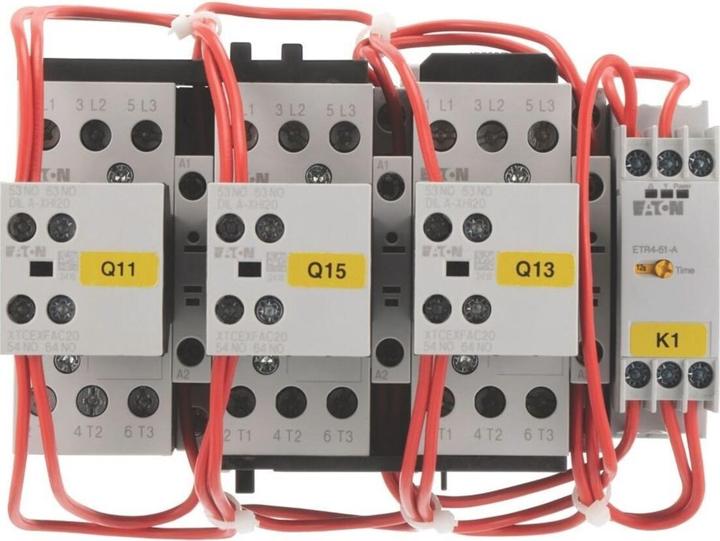

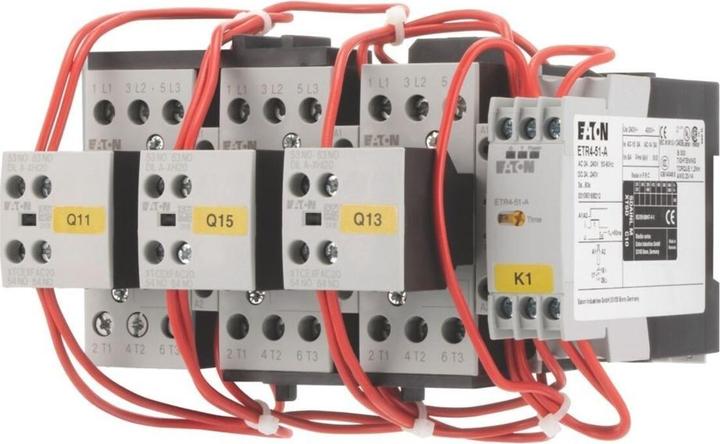

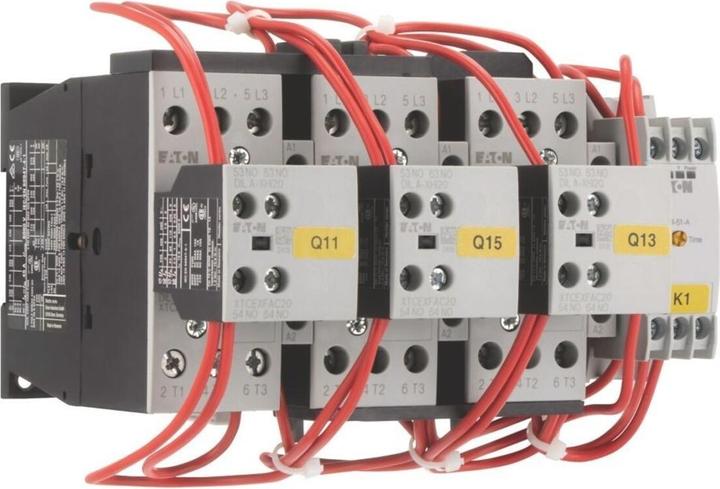

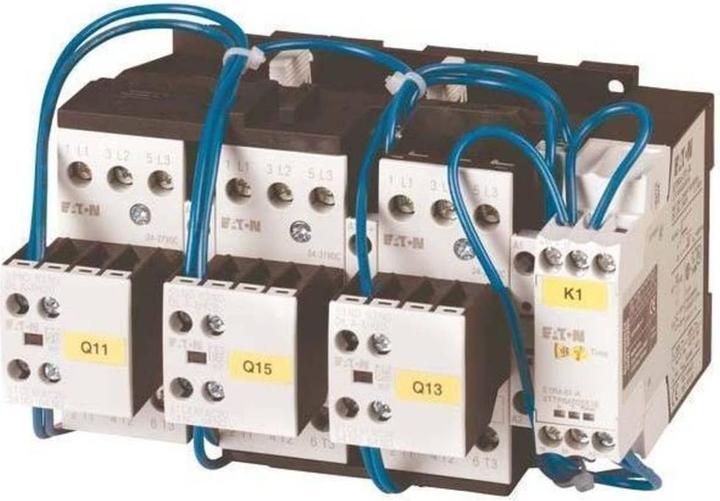

Die angegebenen VSL-Daten sind Maximalwerte. Der spezifizierte Überlastschutz wird durch die Anwendung der folgenden Formel bestimmt: 0,58 x Motor-FLC. Lassen Sie zusätzlichen Platz für die Verdrahtungsstange über und unter dem Starter. Der thermische Überlastschutz ZB12-16 ist derzeit nicht vorrätig. Starter, die Komponenten der X Start-Serie verwenden, sind nicht mit DILM-Komponenten kompatibel. Stern/Dreieck - Offenes Design. Stern/Dreieck-Starter mit offenem Design zur Verwendung in passenden Gehäusen, die eine schnelle und einfache Installation sowie eine direkte Montage auf einer 35 mm DIN-Schiene ermöglichen. Hergestellt mit leicht verfügbaren Moeller-Komponenten, die den neuesten IEC 947-Standards entsprechen und vorkonfektioniert sind, um Moeller Z00 oder ZB thermische Überlastrelais aufzunehmen, die eine einphasige Empfindlichkeit gemäss IEC 947-4 bieten. Offene Stern-Dreieck-Starter umfassen einen Haupt-, Delta- und Sternkontaktor, einen Stern-Dreieck-Timer (einstellbar zwischen 0 und 30 Sekunden) und ein Verdrahtungsdiagramm. Das Überlastrelais ist nicht enthalten und muss separat bestellt werden. Herstellernummern, die mit SDAINL 00AM, 0M, 0AM, 1M, M12, M16, M22 beginnen, haben ZB12 Überlastschutz. Herstellernummern, die mit SDAINL M30, M45 und M55 beginnen, haben ZB32 Überlastschutz. Anschlusschutz gemäss IP20. Betriebstemperaturbereich: -25 bis +40 °C.

7,5 kW (SDAINL00AM) = 77 x 162 x 112 mm (H x B x T)
12,5 kW und 18,5 kW (SDAINL0M und SDAINL0AM) = 91 x 162 x 117 mm (H x B x T)
22 kW (SDAINL1M) = 98 x 188 x 135 mm (H x B x T)
5,5 bis 11 kW (SDAINLM12 bis SDAINLM22) = 68 x 158 x 125,2 mm (H x B x T)
15, 22 und 30 kW (SDAINLM30 bis SDAINLM55) = 85 x 158 x 147,3 mm (H x B x T).
