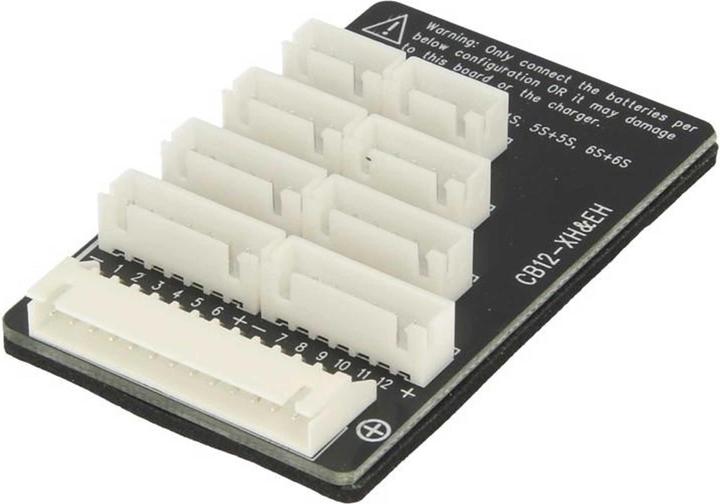

Junsi CB12-XH Adapterplatte XHR Stecksystem - für Align/E-Sky, XHR

Vorgesehen für den Anschluss von Lipo Akkus mit XHR Balancer Stecker an den Junsi iCharger X12.

Folgende Steckerleisten sind auf dem Board vorhanden:

• 2x 3S
• 2x 4S
• 2x 5S
• 2x 6S

Somit können folgende Akku Packs ohne weiteren Adapter geladen werden:

3S bis 6S als Einzelpack
je 2 Packs in Reihe geschaltet - 3S+3S oder 4S+4S oder 5S+5S oder 6S+6S

Bei der Reihenschaltung von 2 Packs muss der Balancerstecker des Akkus, der mit dem Hauptminus verbunden ist, immer in den ersten Port auf der Platine. Der erste Port ist durch die lange weisse Linie an der Minus Seite auf der Platine markiert.

Falls die Reihenfolge der Balancerstecker der 2 Packs falsch eingesteckt wird, sind unten auf der Platine einige SMD Bauteile verbaut, die einen gewissen Verpolschutz bei den Balancersteckern bieten.
