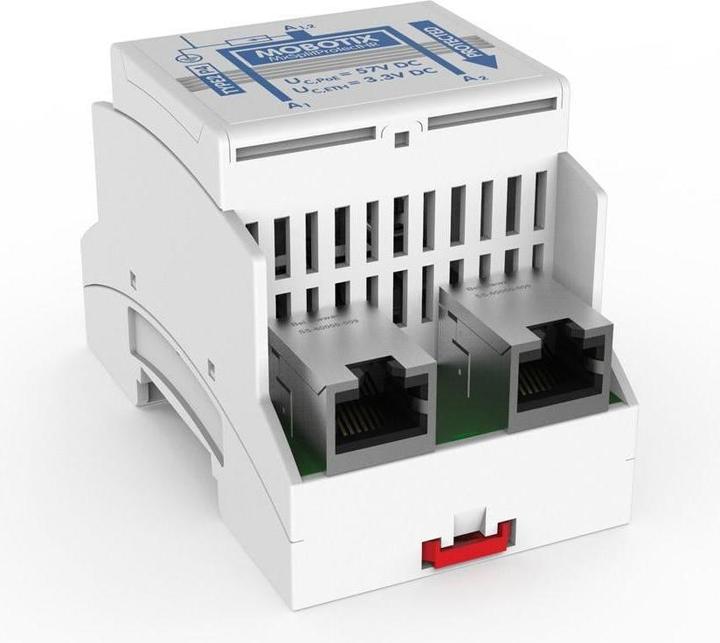

Mobotix MxSplitProtectHR Hutschienenmodul

Mit der MxSplitProtect Installations-Box (Mx-A-SPA) kompatibles Hutschienenmodul (für 35-mm-Schiene) mit integriertem 4kV-Überspannungsschutz (Typ 2 P4) zur Anbindung von zwei IP-Kameras/PoE-Geräten über eine Ethernetleitung.

• Schnittstellen: 3x RJ45 für Ethernet 100Base-T, 1x Klemme für Schutzerde
• Nur im geschützten Innenbereich zu verwenden
• Umgebungstemperatur: 0 bis 40 °C

Um zwei PoE-versorgte Netzwerkgeräte (z. B. zwei Mobotix Kameras) mit MxSplitProtect über ein einzelnes Ethernet-Verlegekabel mit Spannungsversorgung anbinden zu können, wird (meist im Schaltschrank) neben einem PoE-Switch mit PoE-Mode A mit zwei freien Ports das Hutschienenmodul MxSplitProtectHR benötigt. Es überträgt Daten und Strom der beiden PoE-Ports (hierfür werden jeweils nur vier Adern genutzt) auf die acht Adern des Verlegekabels, welche dann wieder auf die beiden RJ45-Ports der MxSplitProtect Installations-Box aufgesplittet werden. MxSplitProtectHR bietet die gleiche Split-Funktion und 4kV-Überspannungsschutz wie MxSplitProtect, ist jedoch nicht wetterfest. Zudem steht für den Anschluss des Ethernet-Verlegekabels eine RJ45-Buchse statt einer LSA-Klemme zur Verfügung, da im Schaltschrank die Adern des Verlegekabels üblicherweise erst auf ein Patchfeld aufgelegt werden, welches dann per Patchkabel und RJ45-Stecker mit MxSplitProtectHR verbunden wird.

Hinweis: Um die Split- und Protect-Funktionen wie oben beschrieben im geschützten Innenbereich (0 bis 40 °C) nutzen zu können (z. B. Zusatzkamera oder ein IR-Strahler soll an der Decke in einer Lagerhalle installiert werden, aber nur eine Ethernetleitung ist bis dorthin verlegt), kann alternativ zur Kombination MxSplitProtect & MxSplitProtectHR auch die Kombination aus 2x MxSplitProtectHR, eventuell unter Einsatz eigener Schutzvorrichtungen (z. B. gegen Staub, Schmutz, Feuchtigkeit im Raum) verwendet werden.
