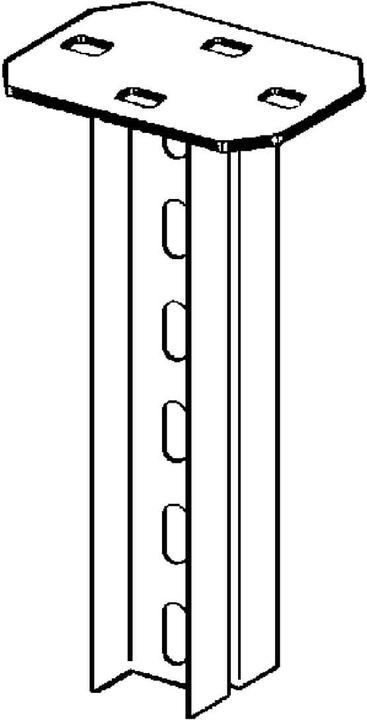

Hängestiel, doppel U-Profil mit angeschweisster Kopfplatte, System HDUF 50/..., für Ausleger zur ein- und beidseitigen Verlegung. Die beidseitige Anordnung der Ausleger ist nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von 50 mm (Auslegerunterkante bis Hängestielende) oberhalb des Hängestielendes montiert werden. Zur Verwendung im Funktionserhalt bitte Zusatzvorschriften beachten!

Für Ausleger:
KTUM... = 400 mm Länge
KTU... = 600 mm Länge
KTUG... = 400 mm Länge (Funktionserhalt)
KTU... = 400 mm Länge in Verbindung mit Konsolenadapter KAWG 12 (Funktionserhalt)

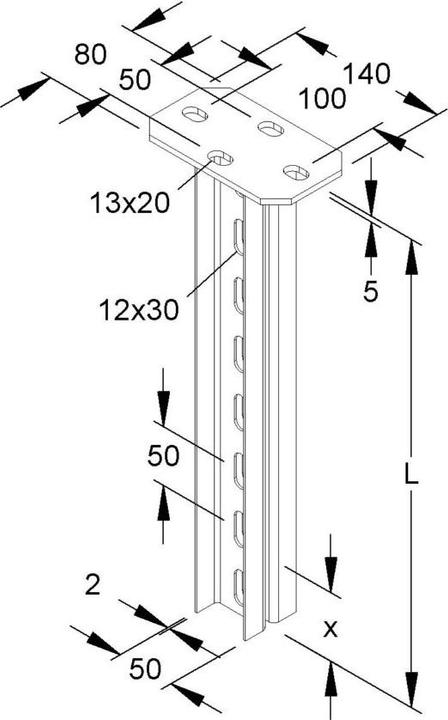

Abmessungen (ca. Masse):
Kopfplatte L x B x t: 140 x 80 x 5 mm
Befestigungslochung: 13 x 20 mm
Mittiger Abstand: 100 mm
U-Profil (doppelt mit 6 mm Abstand): 50 x 22 x 2 mm
Profillochung, einreihig: 12 x 30 mm
Mittiger Abstand: 50 mm
Gesamtlänge L: 501 mm
Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461.
