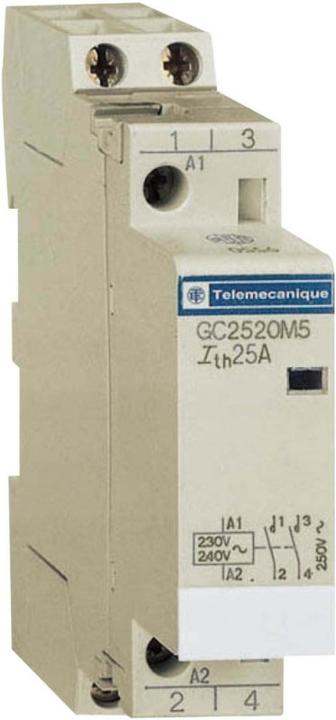

Bereich: TeSys GC
Serie: GC25
Anzahl der Pole: 1
Spulenspannung: 240 V AC
Kontaktnennstrom: 25 A
Kontaktnennspannung: 500 V AC
Kontakt-Konfiguration: NO
Anzahl der Hilfskontakte: 1
Anschlusstyp: Drahtanschluss
Länge: 81 mm
Breite: 17,5 mm
Betriebstemperatur min.: -5 °C

Modulare Schütze von Schneider Electric TeSys GC. Modulare Schütze TeSys GC von Schneider Electric können 1-phasige, 3-phasige bzw. 4-phasige Lasten schalten. Die Schütze der Serie TeSys GC sind sicher, einfach in der Anwendung und leicht zu installieren. Diese Geräte mit ihren kompakten Abmessungen eignen sich für eine breite Vielzahl von Anwendungen.

Eigenschaften und Vorteile:

• Integrierte Hilfskontakte für zusätzliche Schaltleistung
• Schraubanschlüsse: Klemmen mit Fingerschutz gemäss IP20 sowohl mit nordamerikanischen als auch internationalen Klemmenmarkierungen
• Plattenmontierbar mit Schrauben oder DIN-Schienenmontage
• Impulsrelais-Funktion
• Tag/Nacht-Funktion
• Isolierung Klasse 2: lückenlose Sicherheit für Bediener und Dritte

Was bedeuten die Nutzungskategorien AC1 und AC3 für TeSys-Schütze?
Schütz-Nutzungskategorien definieren die Stromerzeugungs- und Trennwerte basierend auf der Art der zu steuernden Last und der Betriebszyklusbedingungen.

• AC-1: Dies gilt für alle AC-Geräte mit einem Leistungsfaktor von mindestens 0,95. Anwendungsbeispiel: ohmsche Last, Heizung, Verteilung.
• AC-3: Dies gilt für Käfigläufermotoren, bei denen während des Motorbetriebs gebremst wird. Anwendungsbeispiele: alle Käfigläufermotoren, Aufzüge, Rolltreppen, Förderbänder, Becherwerke, Kompressoren, Pumpen, Mischer, Klimaanlagen.

Handelt es sich bei den Schützen der Serie TeSys GC um Schütze mit Pol-Doppeltrennung?
Ja, die Serie TeSys GC verwendet eine lineare translatorische Bewegung, die eine doppelte Trennung der Pole bewirkt.
