FLC Motorleistung: 12 bis 18 A
Nennkontaktstrom: 18 A
Bauart: TeSys D
Nennspannung der Kontakte: 1 kV AC
Montageart: DIN-Schienenmontage, Panelmontage
Serie: LRD3
Kontaktkonfiguration: Normal offen/normal geschlossen Kontakt
Anzahl der Hilfskontakte: 2
Anschlussart: Schraubmontage
Breite: 55 mm
Betriebstemperaturbereich: -20 bis +60 °C

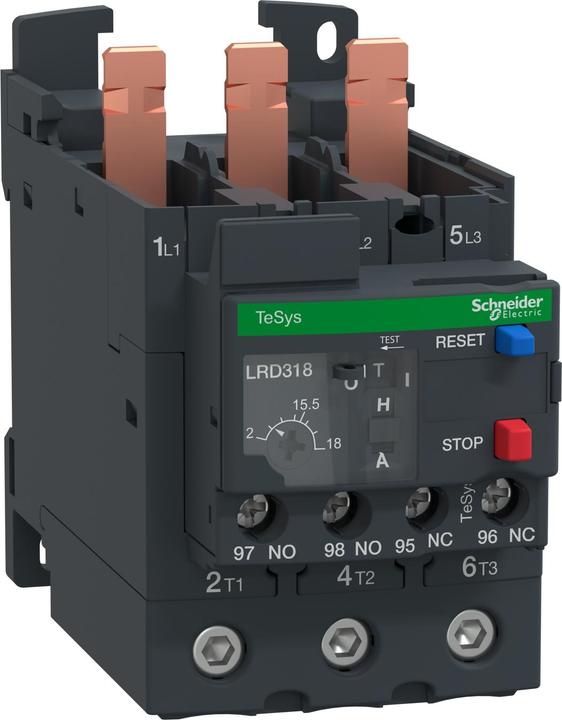

Dies ist ein dreipoliges thermisches Überlastrelais, das zum Schutz von AC-Schaltungen vor Überlast, Phasenausfall, langen Anlaufzeiten und dauerhaft blockierten Motoren entwickelt wurde. Es verfügt über ein Einstellrad für die Einstellung von einstellbaren Relais, einen Testknopf, einen Stoppknopf, manuelles/automatisches Zurücksetzen und eine Auslösanzeige. Es enthält eine Abdeckung zum Abdichten und einen normal geschlossenen/normaal offenen Kontakt als Hilfskontakte. Das Relais kann direkt unter dreipoligen Kontakten montiert oder unabhängig auf DIN-Schienen montiert werden. Die Isolationsspannung beträgt 600 V mit einer Durchschlagfestigkeit von 6 kV.
