Steuerspannung: 24 V DC
Kontaktnennstrom: 10 A
Kontakt-Konfiguration: 4P
Bereich: Sirius Innovation
Kontaktnennspannung: 690 V
Montageart: DIN-Schienenmontage, Schnappbefestigung
Serie: 3RH2

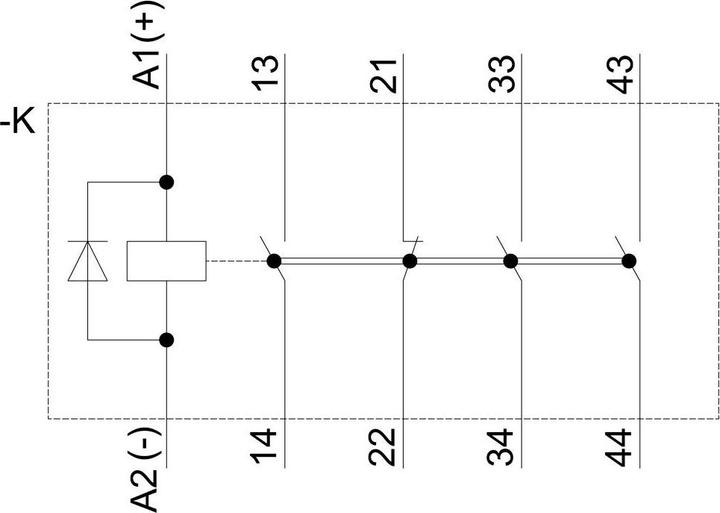

Kontakt-Konfiguration: 3 Schliesser/Öffner
Anzahl der Hilfskontakte: 4
Anschlusstyp: Schraubbefestigung
Breite: 73 mm
Betriebstemperaturbereich: –25 bis +60 °C

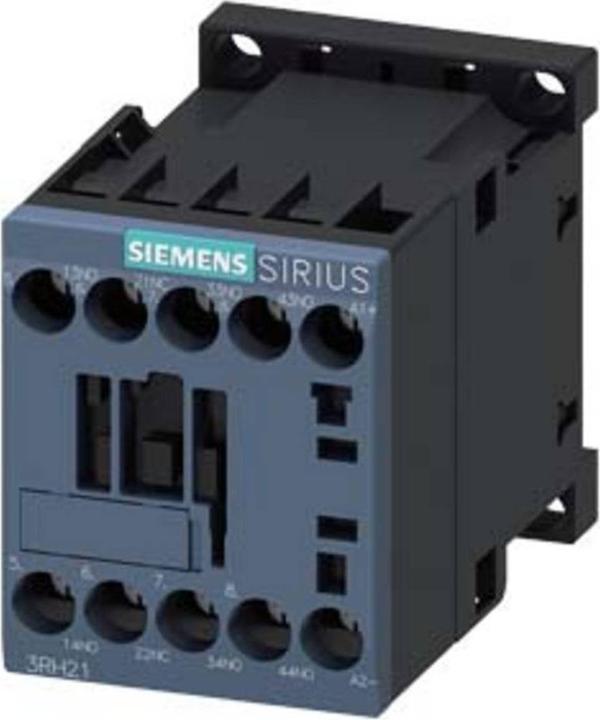

IEC 60947-1, EN 60947-1, IEC 60947-4-1, EN 60947-4-1, IEC 60947-5-1, EN 60947-5-1. Die Ausschaltverzögerung des Schliesserkontakts und die Einschaltverzögerung des Öffnerkontakts werden erhöht, wenn die Schützspulen gegen Spannungsspitzen geschützt sind (Entstörungsdiode 6 bis 10 Mal; Diodenbaugruppen 2 bis 6 Mal, Varistor +2 bis 5 ms). Schützerelais - Serie 3RH2. Klimaresistente, berührungssichere Schützrelais. RC-Elemente, Varistoren, Dioden oder Diodenbaugruppen (Kombination einer Diode und einer Zenerdiode) können an alle Schützrelais angeschlossen werden, um Öffnungsstromstösse in der Spule abzuschwächen. Grösse S00. Hohe Kontaktstabilität bei niedrigen Spannungen und Strömen. Für Halbleiterstromkreise mit Strömen von ≥1 mA bei einer Spannung von ≥17 V geeignet. Erweiterungsfähig um bis zu vier Kontakte durch rastende Hilfsschalterblöcke.
