Reihe: Sirius
Serie: 3SE5
Verriegelungstyp: Scharnier
Kontaktkonfiguration: Normal offen/normal geschlossen Kontakt
Maximaler Strom: 1A DC, 4.2A AC
Maximale AC-Spannung: 240V
Maximale DC-Spannung: 24V
Anzahl der Kabeldurchführungen: 2
Grösse der Kabeldurchführungen: M20 x 1.5
Kabeldurchführungsgrösse: M20
Wellenlänge: 52,8 mm
Betriebstemperatur min: -25°C
Betriebstemperatur max: +65°C

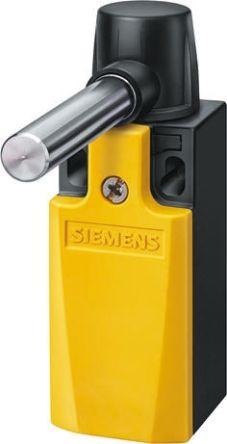

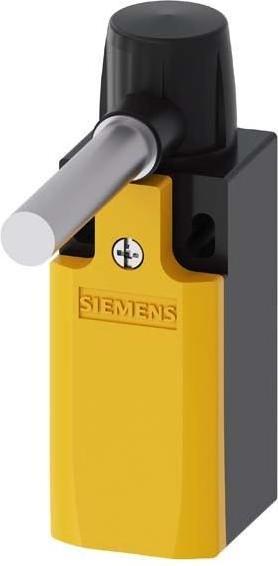

Betätigungselemente werden mitgeliefert, Zubehör wird als Ersatzteile verwendet. Der Scharnier-Schalter 3SE5 aus der Sirius-Serie ist dafür konzipiert, Türen mit Scharnieren und Klappen zu überwachen. Diese mechanischen Positionsschalter bieten hervorragenden Schutz gegen Manipulationen durch die feste, positive Drehverbindung zwischen dem Schalter und dem Türscharnier. Sie verfügen über ein Standardgehäuse gemäss EN 50047 und EN 50041 sowie einen sehr kleinen Betriebswinkel. Die gleichzeitige Trennung und Signalisierung wird zusätzlich durch die Schnappkontakte gewährleistet. Dieser Schalter eignet sich zur mechanischen Überwachung von Sicherheitstüren oder Sicherheitsklappen und bietet Schutz bis zu Kat. 4 (EN 954-1) und bis zu SIL 3 (IEC 62061). Drucktastenkontakte ermöglichen eine einfache, schnelle Verdrahtung, wodurch die Anschlusszeit um etwa 20 bis 25 % reduziert wird. Der Betätigungskopf kann in 22,5-Grad-Schritten gedreht werden.
