Bereich: SIRIUS
Serie: 3SE5
Verriegelungsart: Scharnier
Kontakt-Konfiguration: Schliesser/2 Öffner
Grösse der Kabeleinführungen: M20 x 1,5
Leitungseinführung: M20
Schaftlänge: 50,5 mm

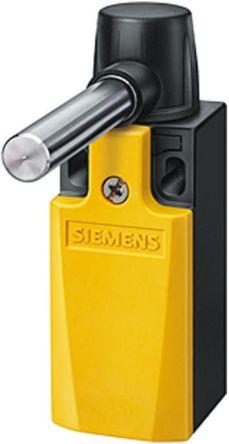

Betätigungselemente werden mitgeliefert, Zubehör dient als Ersatzteile. Der 3SE5 Scharnierschalter wurde zur Überwachung von Türen mit Scharnieren und Klappen entworfen. Diese mechanischen Positionsschalter bieten ausgezeichneten Schutz vor Manipulation aufgrund der festen, positiven Drehpunktverbindung zwischen Schalter und Türscharnier. Sie haben ein Standardgehäuse gemäss EN 50047 und EN 50041 und einen sehr kleinen Betriebswinkel. Gleichzeitiges Abschalten und Signalisieren zusätzlich durch die Sprungkontakte. Für die mechanische Überwachung von Schutztüren oder Schutzklappen Schutz bis zu Cat 4 (EN 954-1), bis zu SIL 3 IEC 62061. Druckknopfkontakte ermöglichen eine einfache, schnelle Verdrahtung, die die Anschlusszeit um ca. 20 bis 25 % verkürzt. Die Kabeleinführung beträgt M20 x 1,5. Der Betätigungskopf kann in 22,5 Grad-Schritten gedreht werden.
