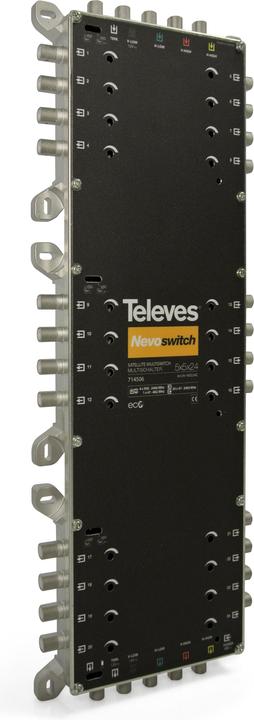

Kaskadierbarer Multischalter mit 5 Eingängen (1 terrestrisch und 4 SAT), 24 Teilnehmerausgängen, 5 Durchgangsausgängen und einer 12 dB Pegelregelung an den Teilnehmerausgängen. Sehr flexibel: kann dank schaltbarer Abschlusswiderstände als Einzel- oder Kaskadenschalter verwendet werden.

Highlights

• Eine 12 dB Pegelregelung pro Teilnehmer zur Anpassung des Ausgangspegels.
• Schalter für die Stromversorgung von terrestrischen und SAT-Systemen. Schalter für die Stromversorgung des terrestrischen Verstärkers.
• Stromversorgung direkt vom Receiver.
• Fernspeisung über V-Low-Eingang.
• DC-Durchgang zwischen Eingängen und Kaskadenausgängen.
• Terrestrische Stromversorgung.
• Europäische Qualität und Design, 100 % hergestellt und getestet bei Televes.

Eigenschaften

• Sehr kompakt.
• Gussgehäuse, entworfen und hergestellt bei Televes.
• Eingänge und Durchgangsausgänge farbcodiert.
• Mit ECO-Modus: teilnehmerabhängiger Stromverbrauch.
• Umschaltung zwischen Kaskade und Einzelwechselrichter (Abschlusswiderstände können aktiviert werden).
• 12 V Stromversorgung.
• Geringer Stromverbrauch, daher wirtschaftlicher Betrieb (Receiver betrieben).

Spezifikation

• Anzahl der Eingänge: 5
• Anzahl der Kaskadenausgänge: 5
• Anzahl der Teilnehmerausgänge: 24
• Frequenzbereich TERR MHz: 47 ... 862
• Frequenzbereich SAT MHz: 950 ... 2400
• Eingangspegel TERR dBμV: 92
• Eingangspegel SAT dBμV: 105
• Durchgangsdämpfung TERR dB: 6
• Durchgangsdämpfung SAT dB: 4.5 ... 12
• Teilnehmerdämpfung 1...8 TERR dB: 2
• Teilnehmerdämpfung 1...8 SAT dB: 1
• Teilnehmerdämpfung 9...16 TERR dB: 4
• Teilnehmerdämpfung 9...16 SAT dB: 2
• Teilnehmerdämpfung 17...24 TERR dB: 6
• Teilnehmerdämpfung 17...24 SAT dB: 5
• Pegelregelung pro Teilnehmer dB: 0 ... 12
• Entkopplung H/V dB: > 30
• TN-Entkopplung dB: > 25
• Stromversorgung Vdc: 12
• Max. Stromverbrauch (PSU) mA: 175
• Max. Stromverbrauch (STB) mA: 35
• Betriebstemperatur °C: -5 ... 45
• Schutzindex: 20

Physikalische Daten

• Netto...
