Bestseller Entwicklungsboards + Kits von M5Stack
Auf dieser Seite findest du eine Rangliste der besten Produkte von M5Stack aus dieser Kategorie. Um dir einen schnellen Überblick zu verschaffen, haben wir die wichtigsten Informationen zu den Produkten in der Rangliste bereits für dich zusammengestellt.
1. M5Stack Mini OLED Unit 0.42-Zoll 72x40 Display
Das MiniOLED Unit ist ein kompaktes und vielseitiges OLED-Display, das sich für eine Vielzahl von Anwendungen eignet. Mit einer Grösse von nur 0,42 Zoll und einer Auflösung von 72x40 bietet das monochrome, weisse Display ideale Voraussetzungen für vielfältige Anwendungen. Ob in Smart Wearables, tragbaren Geräten oder industriellen Instrumenten – dank der I2C-Schnittstelle und der nahtlosen Kommunikation mit dem M5-Controller fügt sich das MiniOLED Unit problemlos in deine bestehenden Projekte ein.
Eigenschaften:
- Monochromes Display (weiss)
- I2C-Adresse
- SSD1315-Treiber
Anwendungsbeispiele:
- Smart Wearables wie Fitness-Tracker und Smartwatches
- Tragbare Geräte wie Musikplayer oder GPS-Geräte
- Industrielle Instrumente wie Messgeräte oder Steuerungspanele
- Produkte für den Hausgebrauch wie Smart-Home-Steuerungen
Technische Daten:
- Hersteller: M5Stack
- Hersteller-SKU: U166
- Bildschirmgrösse: 0,42-Zoll OLED
- Auflösung: 72x40
- Betriebsspannung: 3,3 V
- Steuerchip: SSD1315
- Displayfarbe: Weiss
- Anzeigebereich: 9,196 x 5,18 mm
- Pixelabstand: 0,128 x 0,13 mm
- Betriebstemperatur: 0–40 °C
- Perspektivrichtung: Vollansicht
- Abmessungen: 25.8 x 11 x 6.75 mm
- Gewicht: 5.8 g
Lieferumfang:
- 1x M5Stack Mini OLED Unit 0.42-Zoll 72x40 Display
- 1x 5 cm GROVE-Kabel.

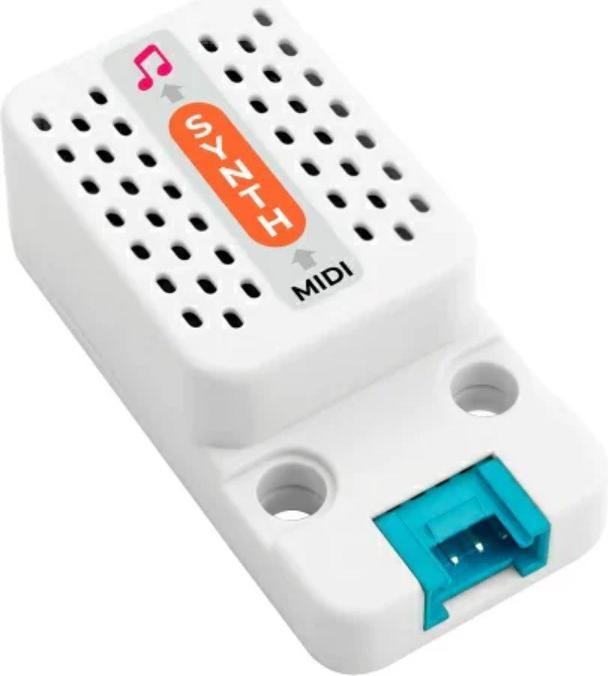

2. M5Stack MIDI Synthesizer Unit SAM2695
Die M5Stack MIDI Synthesizer Unit SAM2695 ist ein speziell für MIDI-Soundsysteme entwickeltes Audio-Modul, das eine Vielzahl von Audio-Synthese- und Verarbeitungsmöglichkeiten bietet. Ausgestattet mit dem SAM2695 Audio-Synthesizer, akzeptiert diese Einheit Standard-MIDI-Signale über serielle Kommunikation und ermöglicht es dir, hochwertige Musikproduktionen, Live-Performances und elektronische Musik zu kreieren. Ob du in einem Musikproduktionsstudio arbeitest, live auf einer elektronischen Musikbühne performst oder innovative STEAM-Bildungsprojekte umsetzt, diese Synthesizer Unit bietet dir die Flexibilität und die Qualität, die du benötigst. Mit Funktionen wie Mehrkanal-Instrumentenausgabe und Anpassungsmöglichkeiten für vierstufige EQ- und Hallparameter kannst du den Klang nach deinen Vorstellungen formen und verfeinern.
Eigenschaften:
Verfügt über den SAM2695 Audio-Synthesizer-Chip für hochwertige Audio-Synthese.
Unterstützt serielle Portkommunikation für die einfache Integration in MIDI-Systeme.
Beinhaltet einen leistungsstarken Class D Verstärkerchip NS4150B für klare und exzellente Audioausgabe.
Unterstützt das MIDI-Standardprotokoll für universelle Kompatibilität.
Ermöglicht die Konfiguration von Mehrkanal-Instrumentenquellenausgaben für vielschichtige musikalische Effekte.
Unterstützt die Anpassung von vier EQ-, Hall- und weiteren Parametern für individuelle Klanggestaltung.
Programmierbar in verschiedenen Umgebungen wie Arduino und UIFlow.
Anwendungsbeispiele:
Improvisation und Live-Performances für einzigartige musikalische Erlebnisse.
Musikproduktionsstudios für die Erstellung professioneller Tracks.
Elektronische Musikbühnen für beeindruckende Live-Shows.
STEAM-Bildungsprojekte zur Förderung kreativer und technischer Fähigkeiten.
Technische Daten:
Hersteller: M5Stack
Hersteller SKU: U178
Audio-Synthesizer-Chip: SAM2695
Leistungsverstärker-Chip: NS4150B
Klangstandard-Protokoll: MIDI
Lautsprecher: 8Ω@1W
Betriebstemperatur: 0-40°C
Abmessung: 48 x 24 x 16mm
Gewicht: 15.5g
Lieferumfang:
1x M5Stack MIDI Synthesizer Unit SAM2695
1x M5Stack Grove Kabel 20cm.

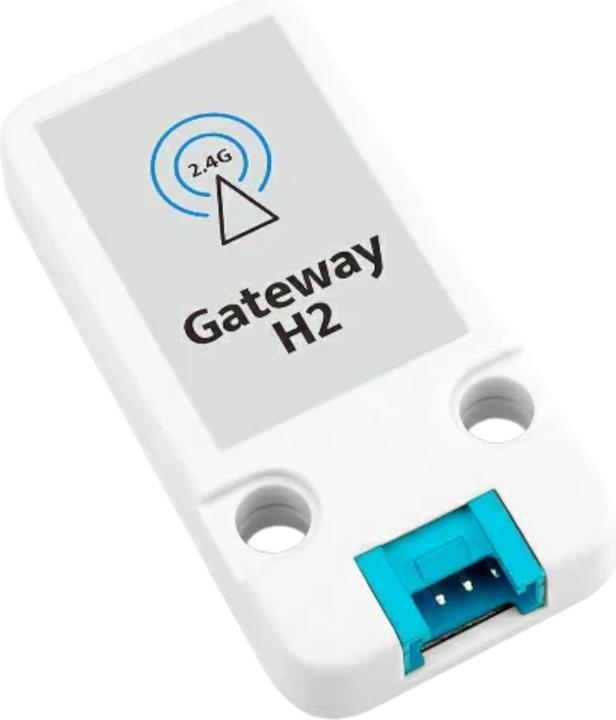

3. M5Stack ESP32-H2 Thread Zigbee Gateway Unit
Mit der M5Stack ESP32-H2 Thread Zigbee Gateway Unit erhältst du ein kompaktes und leistungsfähiges Gateway-Modul, das dir den Einstieg in moderne drahtlose IoT-Kommunikation ermöglicht. Ausgestattet mit dem energieeffizienten ESP32-H2-Chip unterstützt das Modul sowohl Zigbee 3.0 als auch Thread-Protokolle sowie Bluetooth Low Energy (BLE) 5.0. Damit eignet es sich hervorragend für Smart-Home-Lösungen und industrielle IoT-Anwendungen. Die integrierte 2,4-GHz-Antenne sorgt für eine stabile Funkverbindung, während dir die UART-Schnittstelle eine flexible Einbindung in bestehende Systeme erlaubt. Über den USB-C-Anschluss kannst du die Unit bequem mit Strom versorgen oder für Firmware-Updates und serielle Kommunikation nutzen. Die kompakte Bauform macht das Gateway perfekt integrierbar in bestehende M5Stack-Setups. Ein integrierter Reset-Taster erleichtert die Entwicklung und das Testen. Ganz gleich, ob du ein Zigbee-Netzwerk aufbauen, ein Thread-Mesh einrichten oder BLE-Daten zentral erfassen willst – diese Unit bietet dir eine vielseitige und zuverlässige Lösung. Die durchdachte Kombination aus leistungsstarker Hardware und einfacher Handhabung macht sie zum idealen Baustein für dein nächstes IoT-Projekt.
Technische Daten:
Hersteller: M5Stack
Hersteller SKU: U195
SoC: ESP32-H2, 32-bit RISC-V, 96 MHz
Funkstandards: Zigbee 3.0, Thread (802.15.4), BLE 5.0
Schnittstellen: UART
USB: USB-C für Stromversorgung und Daten
Antenne: Integrierte 2,4-GHz PCB-Antenne
LED: Betriebsanzeige (Power-LED)
Reset: Reset-Taster vorhanden
Abmessungen: 48 x 24 x 8 mm
Gewicht: 13g
Lieferumfang:
1x M5Stack ESP32-H2 Thread Zigbee Gateway Unit
1x Grove-Verbindungskabel.

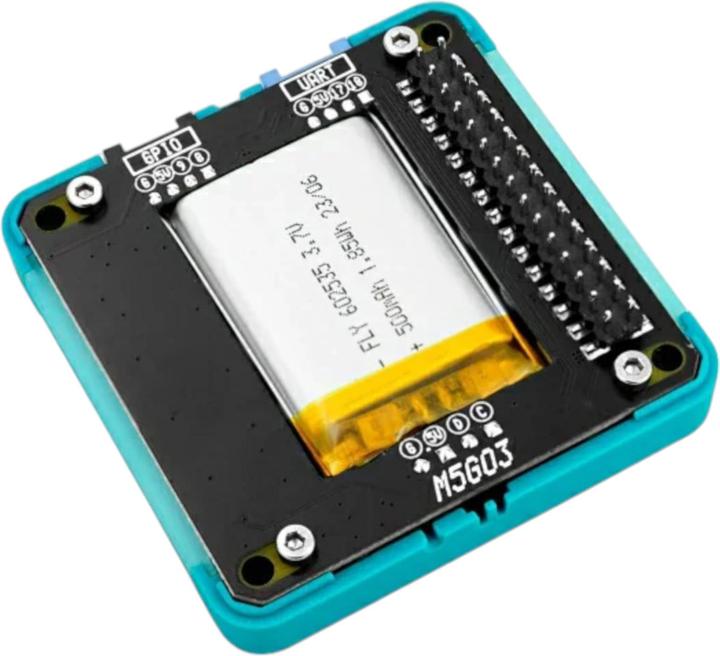

4. M5Stack Battery Bottom3 CoreS3 Base
Die M5GO Battery Bottom3 CoreS3 Base ist die dritte Generation der M5GO-Basis, die speziell für das M5CoreS3-Modul entwickelt wurde. Dieses Modell integriert fortschrittliche Funktionen wie einen Infrarotsender, einen 500mAh Lithium-Akku und programmierbare RGB-LEDs, die Ihrem Projekt eine kreative und visuelle Komponente hinzufügen. Es ist vollständig kompatibel mit LEGO-Steinen und bietet vielseitige Erweiterungsmöglichkeiten. Dank der HY2.0-4P-Erweiterungsschnittstellen können Sie problemlos verschiedene Sensoren wie Temperatur-, Feuchtigkeits- oder Lichtsensoren anschliessen. Der magnetische Ladeanschluss sorgt für einfaches und sicheres Laden. Mit seinem robusten Design und der LEGO-Kompatibilität ermöglicht dieses Produkt unzählige kreative Anwendungen.
Empfohlene Zubehörteile:
M5GO/FIRE Ladebasis
M5Stack CoreS3 ESP32S3 IoT-Entwicklungs-Kit
Eigenschaften:
- Infrarotsender: Ermöglicht die Übertragung von Signalen, ideal für Steuerungsprojekte.
- 500mAh Lithium-Akku: Bietet ausreichend Energie für lange Betriebszeiten.
- Programmierbare RGB-LEDs: Die 10 LEDs können individuell programmiert werden, um Farb- und Lichteffekte zu erzeugen.
- HY2.0-4P-Schnittstellen: Erweiterung der Anschlüsse für ADC/DAC/UART und einfache Verbindung von Sensoren.
- Magnetische Ladestation: Das Pogo-Pin-Design ermöglicht bequemes und schnelles Laden.
- LEGO-Kompatibilität: Ermöglicht kreative und stabile Erweiterungen durch Kombination mit LEGO-Steinen.
Anwendungsbeispiele:
- Erweiterung des M5CoreS3 für komplexe IoT-Projekte.
- Ideal für den Einsatz in STEAM-Bildungsprojekten.
- Verwendung als Basis für interaktive LED-Projekte.
- Integration in intelligente Umgebungen durch Sensoranschlüsse.
- Steuerung von infrarotgesteuerten Geräten in der Hausautomatisierung.
Technische Daten:
- Hersteller: M5Stack
- Hersteller SKU: A014-D
- RGB-LEDs: 10 Stück WS2812
- Akku: 3,7V, 500mAh
- Abmessungen: 54 x 54 x 15 mm
- Gewicht: 48g
Lieferumfang:
- 1x M5GO Battery Bottom3 CoreS3 Base
- 2x M3*16 Schrauben
- 2x M3*18 Schrauben.
5. M5Stack M5Stamp RS485-Modul
Das M5Stamp RS485-Modul von M5Stack ist eine vielseitige Erweiterungsplatine, die speziell für die RS485-Kommunikation entwickelt wurde. Es ermöglicht eine stabile Datenübertragung mit Baudraten von 9600 bps bis zu 115200 bps und bietet die Möglichkeit, bis zu 128000 bps zu testen. Das Modul ist mit einem SP485EEN-L/TR RS485-Transceiver ausgestattet, der eine zuverlässige Kommunikation zwischen mehreren Geräten gewährleistet. Die Platine bietet drei verschiedene Lötoptionen, darunter SMT, DIP und Jumper-Kabel, was die Anpassung und Integration in verschiedene Projekte erleichtert. Eine rote LED-Anzeige ermöglicht eine einfache Statusüberwachung der Kommunikation. Das M5Stamp RS485-Modul ist ideal für Entwickler, die robuste und flexible Kommunikationslösungen benötigen.
- Stabile Kommunikationsbaudrate von 9600 bps bis 115200 bps
- Maximaler Baudratentest von 128000 bps
- Drei Lötoptionen: SMT, DIP, Jumper-Kabel
- Gleichzeitiger Anschluss von zwei Geräten möglich
- Integrierte rote LED-Anzeige zur Statusüberwachung.
6. M5Stack Grove2Dupont Conversion Kabel 20cm 10Stk
Dies ist ein Set von jeweils 5 Grove (HY2.0-4P) auf Dupont Male und 5 Grove (HY2.0-4P) auf Dupont Female Adapter Kabel. Diese eignen sich super, wenn du zum Beispiel einen Grove Sensor von M5Stack an einem anderen Mikrokontroller wie Arduino anschliessen willst.
Technische Details:
Hersteller: M5Stack
Hersteller SKU: A096
Stecker: Grove auf Dupont 4P
Länge: 20 cm
Gewicht: 39 g
Lieferumfang:
5 Grove Kabel auf Dupont Male
5 Grove Kabel auf Dupont Female.

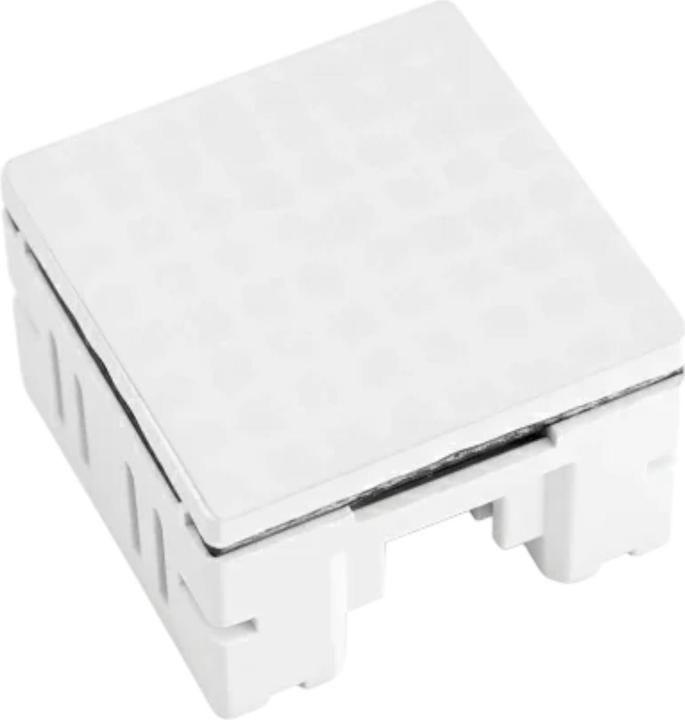

7. M5Stack Puzzle Unit 8x8 LED Matrix WS2812E
Die M5Stack Puzzle Unit 8x8 LED Matrix ist ein kompaktes und vielseitiges Modul, das aus einem 8x8 RGB-LED-Array besteht und 64 einzeln steuerbare WS2812E-LEDs bietet. Dank der eingebauten Gitterstruktur wird jede LED isoliert, was die Lichtdarstellung klarer und präziser macht. Zwei Grove-Anschlüsse ermöglichen die einfache Integration in andere M5Stack-Module und das Kaskadieren mehrerer Einheiten für grössere Lichtinstallationen. Die Puzzle Unit ist leicht zu montieren und mit M2-Befestigungslöchern ausgestattet. Sie unterstützt verschiedene Programmierplattformen wie Arduino und UIFlow und eignet sich für Anwendungen in der intelligenten Beleuchtung, interaktiven Displays und dekorativen Installationen.
Eigenschaften:
- 8x8 RGB LED-Matrix mit 64 WS2812E-LEDs für beeindruckende Lichteffekte.
- Grid-Isolation-Design, das die Lichtqualität verbessert, indem Interferenzen minimiert werden.
- Dual-Grove-Anschlüsse, die eine einfache Erweiterung und Integration ermöglichen.
- LEGO-kompatible Befestigungslöcher, um die Flexibilität bei der Montage zu erhöhen.
- Unterstützt mehrere Programmiersprachen wie Arduino, UIFlow und ESP-IDF für einfache Anpassungen.
- Kompakte Grösse von nur 24x24x15 mm für platzsparende Anwendungen.
Technische Daten:
- Hersteller: M5Stack
- LED-Typ: WS2812E-1313
- LED-Anzahl: 64 (8x8-Matrix)
- Einzelne LED-Leistung: ca. 6 mW (bei 8 % Helligkeit, weiss)
- Betriebsspannung: DC 5V
- Standby-Strom: 14,27 mA
- Betriebsstrom: 93,99 mA (bei 8 % Helligkeit, weiss)
- Unterstützte Farben: 16,7 Millionen Farben
- Schnittstelle: Zwei Grove-Anschlüsse (Daten und Erweiterung)
- Betriebstemperatur: 0-40°C
- Produktabmessungen: 24x24x15 mm
- Gewicht: 13g
Lieferumfang:
- 1x M5Stack Puzzle Unit 8x8 LED Matrix WS2812E
- 1x HY2.0-4P Kabel 20 cm
- 1x Erweiterungsverbinder.
8. M5Stack Development Kit Station ESP32 IoT, RS485-Version
Das M5Stack Development Kit Station ESP32 IoT, RS485-Version ist ein vielseitiges und leistungsstarkes Entwicklungsboard, das auf dem ESP32 SoC basiert. Es bietet eine ideale Plattform für die Entwicklung von IoT-Anwendungen und Prototypen. Mit einem 240-MHz-Dual-Core-Prozessor und 520 KB RAM sowie 16 MB Flash-Speicher ermöglicht es eine effiziente Verarbeitung und Speicherung von Daten. Die integrierten Schnittstellen, darunter USB Typ C, HDMI Typ A und mehrere Grove-Anschlüsse, bieten umfangreiche Möglichkeiten zur Anbindung von Sensoren und Aktoren. Das kompakte Design und das 1.14 Farb-Display mit einer Auflösung von 240 x 135 Pixeln machen es zu einem praktischen Werkzeug für Entwickler und Bastler. Die Unterstützung von 2.4 GHz WLAN ermöglicht eine einfache Verbindung zu Netzwerken und die Integration in bestehende IoT-Ökosysteme. Dieses Kit ist besonders geeignet für industrielle Anwendungen, mehrkanalige Datenerfassung und das Prototyping von IoT-Produkten.
- 240-MHz-Dual-Core-Prozessor für hohe Leistung
- 520 KB RAM und 16 MB Flash-Speicher für umfangreiche Anwendungen
- Vielzahl an Schnittstellen, einschliesslich USB Typ C und Grove-Anschlüsse
- 1.14 Farb-Display mit 240 x 135 Pixeln für visuelle Ausgaben
- Ideal für industrielle Anwendungen und IoT-Prototyping.
9. M5Stack Breakout Boards
Die Breakout Boards von M5Stack sind vielseitige Entwicklungsboards, die sich ideal für verschiedene Projekte in der Elektronik und Robotik eignen. Mit einem einzelnen Kern bieten sie eine solide Grundlage für die Entwicklung und das Prototyping von Anwendungen. Die kompakten Abmessungen von 24 mm in der Länge, 22 mm in der Breite und 35 mm in der Höhe machen sie besonders handlich und leicht, mit einem Gewicht von nur 9 Gramm. Diese Boards sind als Kit erhältlich, was eine einfache Integration in bestehende Systeme ermöglicht. Sie sind darauf ausgelegt, eine Vielzahl von Sensoren und Aktoren zu unterstützen, was sie zu einer ausgezeichneten Wahl für Entwickler und Hobbyisten macht, die innovative Lösungen suchen. Die Breakout Boards sind nicht nur benutzerfreundlich, sondern auch robust, was sie zu einer zuverlässigen Wahl für verschiedene Anwendungen in der Elektronik macht. Ob für Bildungszwecke, Hobbyprojekte oder professionelle Entwicklungen, die M5Stack Breakout Boards bieten die Flexibilität und Funktionalität, die für moderne Projekte erforderlich sind.
10. M5Stack KMeterISO Unit mit Thermoelement Temperatursensor
Die KMeterISO-Einheit ist ein Temperatursensor mit einer I2C-Kommunikationsschnittstelle, der einen STM32F030-Hauptsteuerchip und einen MAX31855KASA+T 14-Bit-Thermoelement-Digitalwandlerchip nutzt. Dieser Sensor ist speziell für K-Typ-Thermoelemente konzipiert und unterstützt Sonden mit einem Messbereich von -200 °C bis 1350 °C. Er eignet sich ideal für industrielle Temperatursensorik sowie für Szenarien zur konstanten Temperaturkontrolle oder -überwachung.
Eigenschaften:
- STM32F030, leistungsstarker ARM Cortex-M0-Kern, unterstützt I2C-Firmware-Updates.
- MAX31855KASA+T: 14-Bit-ADC, 0,25 °C Auflösung, ±2 % Genauigkeit.
- Unterstützte Sondentypen: Typ K - Messbereich von -200 °C bis 1350 °C.
- I2C-Kommunikationsschnittstelle.
- Signaltrennung: Der CA-IS3641HW isoliert Eingangs- und Ausgangssignale, um Stabilität, Sicherheit und Zuverlässigkeit zu verbessern.
- Unterstützte Programmierplattformen: Arduino, UIFlow.
Technische Details:
- Hersteller: M5Stack
- Hersteller SKU: U133-V11
- MCU: STM32F030
- Mikrocontroller-Kern: ARM Cortex-M0
- Taktfrequenz: 48 MHz
- Flash-Speicher: 64 KB
- SRAM: 4 KB
- Temperatursensorchip: MAX31855KASA+T
- Signalisolationschip: CA-IS3641HW
- Auflösung: 14 Bit
- Betriebstemperaturbereich des Thermoelements: -200 bis 1350 °C
- Thermoelement: Typ K (Chrom-Nickel-Molybdän-Legierungsdraht als positive Elektrode und ein Nickel-Aluminium-Legierungsdraht als negative Elektrode)
- Maximale Abtastrate: 10 Hz
- Taktfrequenzbereich der SPI-Schnittstelle: Bis zu 5 MHz
- Genauigkeit des internen Temperatursensors: ±2 °C
- Messgenauigkeit: ±2 °C
- Anomalieerkennung: offen, kurz und niedrige Thermoelementspannungen
- I2C-Adresse: 0x66
- Abmessungen: 56 x 24 x 9,6 mm
- Gewicht: 22 g
Lieferumfang:
- 1x M5Stack KMeterISO-Einheit mit Thermoelement-Temperatursensor.
- 1x Thermoelementsensor Typ K (Messbereich -50 °C bis 250 °C, Kabellänge 1 m).
- 1x HY2.0-4P-Kabel (20 cm).
