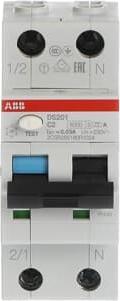

ABB Stotz S&J FI/LS-Schalter DS201A-C2/0,03

Hersteller: ABB Stotz S&J
Bezeichnung: FI/LS-Schalter 6kA, 1p+N
Typ: DS201A-C2/0,03
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 1
Bemessungsspannung: 240 V
Bemessungsisolationsspannung Ui: 500 V
Bemessungsstossspannungsfestigkeit Uimp: 4 kV
Bemessungsstrom: 2 A
Bemessungsfehlerstrom: 0,03 A
Fehlerstrom-Typ: A
Energiebegrenzungsklasse: 3
Bemessungsabschaltvermögen nach EN 61009: 6 kA
Bemessungsabschaltvermögen nach IEC 60947-2: 10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1: 6 kA
Abschaltcharakteristik: unverzögert
Stossstromfestigkeit: 0 kA
Spannungsart: AC
Frequenz: 50/60 Hz
Auslösecharakteristik: C
Mitschaltender Neutralleiter: ja
Mit Verriegelungsvorrichtung: nein
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Umgebungstemperatur während des Betriebs: -25..55 °C
Breite in Teilungseinheiten: 2
Einbautiefe: 69 mm
Unterputzmontage: nein
Fehlauslöseschutz: nein
Schutzart (IP): IP20

Der FI/LS-Schalter (RCBO) bietet Personen- und Sachschutz sowie Schutz vor elektrisch gezündeten Bränden gemäss DIN VDE 0100-410 und DIN VDE 0100-530. Er gewährleistet den Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme sowie Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit einem glatten Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Zudem bietet er Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I?n = 30 mA) und Brandschutz (mit I?n = 300 mA).

Der Schalter erfüllt die Produktnormen IEC/EN 61009-1 (VDE 0664-20) und IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet alles, was für Installationsaufgaben benötigt wird. Zahlreiche Zulassungen machen den DS201 fit für den weltweiten Einsatz.

Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA. Der RCBO DS201 A Typ A ist 1-polig geschützt (LS) und 2-polig schaltend. EAN: 8012542738718.
