Reihe: System M Pro
Serie: S200
Anzahl der Pole: 2
Nennstrom: 16 A
Auslöseschutz: Typ C
Nennwechselspannung: 440 V
Nenngleichspannung: 125 V
Schaltvermögen: 10 kA
Länge: 88 mm
Breite: 35 mm
Tiefe: 75,8 mm

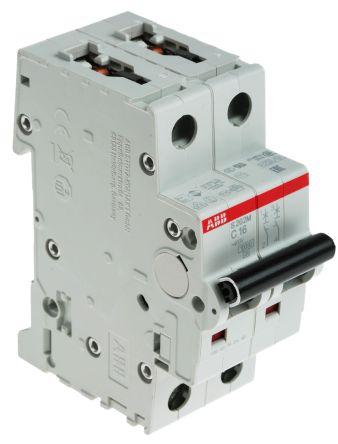

ABB System Pro M kompakt S200M doppelpole 10 kA Typ C. Die ABB System Pro M kompakt S200M Miniatur-Schutzschalter sind strombegrenzend. Sie verfügen über zwei verschiedene Auslösemechanismen: den verzögerten thermischen Auslösmechanismus zum Überlastschutz und den elektromechanischen Auslösmechanismus zum Kurzschlussschutz. Alle MCBs der S200M Reihe entsprechen IEC/EN 60898-1 und IEC/EN 60947-2 und können in Wohn-, Gewerbe- und Industrieanwendungen eingesetzt werden. Ein zusätzlicher Hilfskontakt kann auf dem S200M montiert werden, um 50 % Platz zu sparen.

Eigenschaften und Vorteile:

• Extra breites und vollständiges Sortiment an MCBs für die meisten Anwendungen und Märkte
• Platz- und zeitsparend durch einzigartigen unten montierten Hilfskontakt
• Entspricht globalen Standards für private oder kleine gewerbliche Installationen bis zu 10 kA Schaltvermögen

Standards:

• IEC 60898: Bezieht sich auf Niederspannungs-Schutzschalter für den Einsatz in privaten und ähnlichen Installationen, traditionell im Vereinigten Königreich als Miniatur-Schutzschalter bekannt.
• IEC 60947-2: Bezieht sich auf Niederspannungs-Schutzschalter für den Einsatz in industriellen und ähnlichen Installationen, traditionell im Vereinigten Königreich als kompakte Schutzschalter und auch als offene Schutzschalter bekannt.

Auslösekennlinie C: Kennlinie C löst bei 5 bis 10-fachem Nennstrom aus. Anwendungen umfassen den Schutz von Stromkreisen und allgemeine Anwendungen. Hinweis: Klassische und System Pro M Produkte können nicht gemischt werden und teilen sich keine Zubehörteile. Produkte der System Pro M Reihe können nur in neuen Typ Protecta Verteilungsboxen montiert werden.
