Niedax Hängestiel U-Profil HU 5050/600 C1KG

Hersteller: Niedax
Bezeichnung: Hängestiel U-Profil 50x50x605mm
Typ: HU 5050/600 C1KG
Länge: 605 mm
Profilbreite: 50 mm
Profilhöhe: 50 mm
Ausführung: U-Profil
Tragfähigkeit: 4 kN
Geeignet für Funktionserhalt: nein
Werkstoff: Stahl
Rostfreier Stahl, gebeizt: nein
Werkstoffgüte: sonstige
Oberflächenschutz: feuerverzinkt und beschichtet
Farbe: sonstige
RAL-Nummer: 7032
Gewicht: 1,97882 kg

Weitere Details:

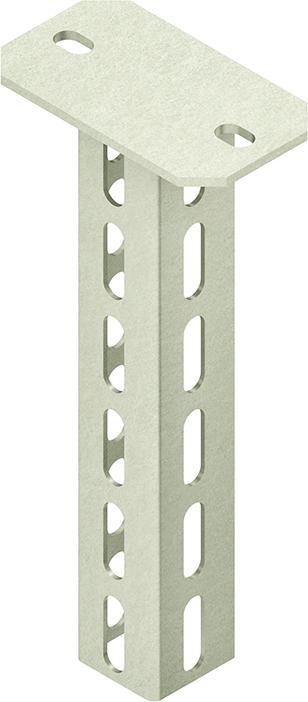

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweisster Kopfplatte, System HU 5050/... für Ausleger zur ein-, zwei- und dreiseitigen Verlegung. Um die Verformung des Hängestielprofils bei der Montage von Auslegern zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 50.50 C1KG mit Sechskantschraube zu berücksichtigen. Bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von 50 mm (Auslegerunterkante bis Hängestielende) oberhalb des Hängestielendes montiert werden.

Abmessungen (ca. Masse):
Kopfplatte L x B x t: 140 x 80 x 5 mm
Befestigungslochung: 13 x 20 mm
Mittiger Abstand: 100 mm
U-Profil: 50 x 50 x 50 mm
Materialstärke t: 2,5 mm
Dreiseitige Profillochung, einreihig: 12 x 30 mm
Mittiger Abstand: 50 mm
Gesamtlänge L: 605 mm
Farbton: kieselgrau RAL: 7032 (ähnlich)
Oberflächenbeschichtung: Epoxid-Polyesterharzbeschichtung 60 - 80 µm, halogenfrei
Werkstoff: Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461.
