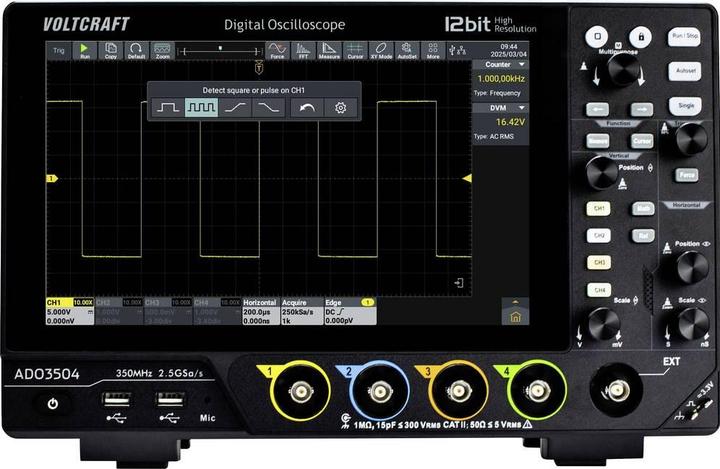

Erstklassige Technik im kompakten Format. Das ADO-3504 Oszilloskop von Voltcraft besticht durch hochwertige Ausstattung und handliches Design, wodurch es sich ideal für den mobilen Einsatz eignet. Das Herzstück des Geräts bildet das 10,1 Zoll grosse Display mit einer Auflösung von 1024 x 600 Pixeln. Zur Systemintegration stehen diverse Schnittstellen wie HDMI, USB, LAN sowie ein Trigger-Ausgang zur Verfügung.

High-Speed-Signalerfassung und Performance. Mit einer Echtzeit-Abtastrate von bis zu 2,5 GSa/s bietet das ADO-3504 eine exzellente Zeitauflösung. Dank der hohen Aktualisierungsrate von 500.000 wfms/s identifiziert das Voltcraft Oszilloskop selbst extrem seltene und kurze Signalstörungen und stellt diese exakt dar.

Umfassende Trigger-Optionen für komplexe Analysen. Die enorme Bandbreite an Triggerfunktionen ermöglicht die Analyse komplexer Signale. Neben Standard-Triggern unterstützt das Gerät erweiterte Funktionen wie Runt-, Window-, Timeout- und Logik-Trigger sowie die Protokoll-Dekodierung für serielle Busse.

Technische Details. Das ADO-3504 Oszilloskop bietet eine Bandbreite von 350 MHz, vier Analogkanäle sowie einen externen Triggereingang bei einer Speichertiefe von 250 Mpts. Als Trigger-Quellen können CH1, CH2, CH3, CH4, die AC-Netzleitung oder ein externes Signal definiert werden. Bei der Erfassung kann flexibel zwischen den Modi Sample, Spitzenwert, hoher Auflösung, Mittelwert oder Segmentierung gewechselt werden. Die vertikale Empfindlichkeit von 500 µV/div bis 10 V/div bei einer 12-Bit-Auflösung ermöglicht eine detailgetreue Abbildung verschiedenster Amplituden. Durch das minimale Hintergrundrauschen werden selbst feinste Signale ohne störende interne Überlagerungen sichtbar gemacht.

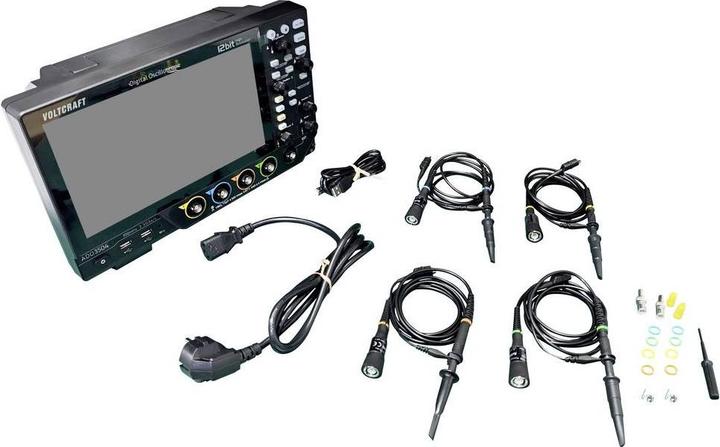

Lieferung mit Zubehör. Das Voltcraft-Oszilloskop wird als einsatzbereites Komplettpaket inklusive Netzkabel, USB-A- und USB-B-Kabeln, vier Tastköpfen und einem Einstellset geliefert.
