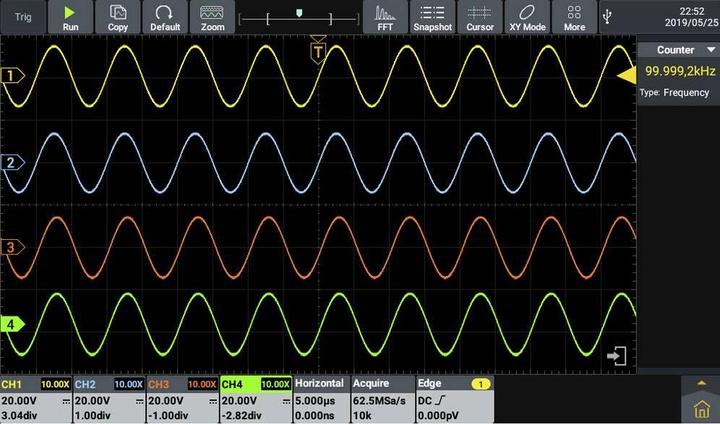

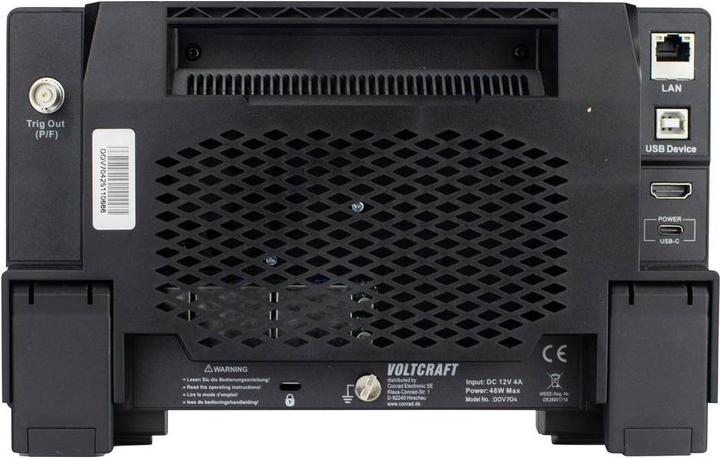

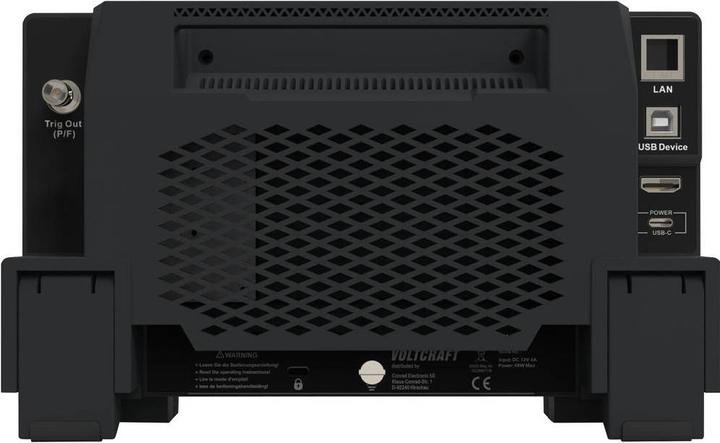

Hochwertig, innovativ und kompakt. Die DOV-Oszilloskop-Serie von Voltcraft besticht durch eine ganze Reihe technischer Highlights und höchsten Bedienungskomfort: Ein Analog-Digital-Wandler mit 12-Bit-Auflösung gehört ebenso zur Grundausstattung wie USB-, LAN- und HDMI-Schnittstellen. Im Zentrum steht das 7-Zoll-Touchdisplay mit einer Auflösung von 1024 x 600 Pixeln. Es reagiert nicht nur auf Berührungen, sondern auch auf Gesten und macht damit umständliche Menübedienung weitestgehend unnötig.

Hervorragende technische Daten. Alle digitalen DOV-Oszilloskope von Voltcraft arbeiten mit einer maximalen Abtastrate von 1,25 GSa/s. Die Echtzeit-Erfassung liegt bei 50.000 wfms/s und die Segmenterfassung bei 700.000 wfms/s, wodurch auch unregelmässige Signale schnell und exakt erfasst werden können. Die horizontale Abtastgeschwindigkeit reicht von 1 ns/div bis 1000 s/div (1-2-5 Schritt).

Zahlreiche Triggerfunktionen. Eine der Stärken der DOV-Serie von Voltcraft liegt in den umfangreichen Triggerfunktionen. Auch schwer zu triggernde Signale können dank der Triggertypen Flanke, Video, Impuls, Steigung, Runt, Fenster, Timeout, Nth, Logik, RS232/UART, I2C, SPI, CAN und LIN-Trigger eingefangen werden.

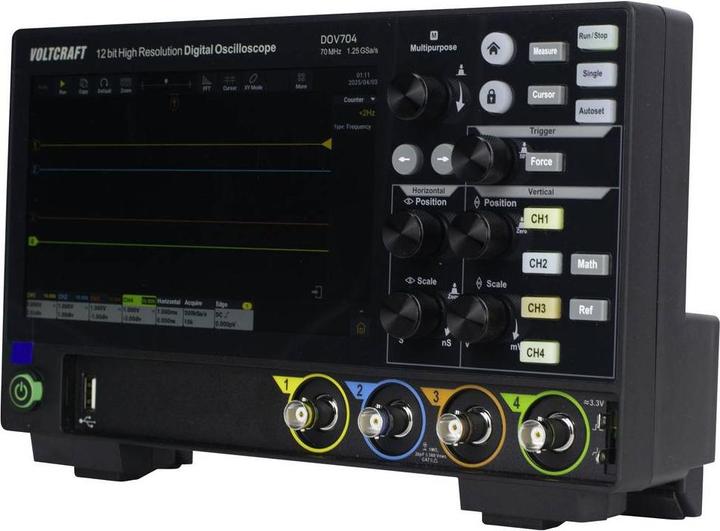

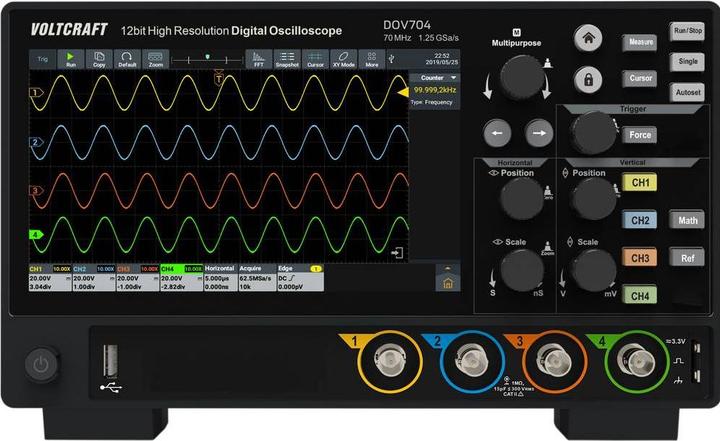

Spezifikationen des Voltcraft DOV704. Das DOV704 verfügt über 70 MHz Bandbreite und vier analoge Eingänge. Die Signalaufzeichnungslänge beträgt 50 M und für übersichtliche Darstellung und Auswertung ist die Echtzeit-Signalwellenanzeige auf dem PC möglich. Als Trigger-Quellen stehen die vier Eingänge CH1 bis CH4 zur Verfügung und es kann zwischen den Erfassungsmodi Sample, Spitze, hohe Auflösung, Mittelwert und Segmentierung gewählt werden. Die vertikale Empfindlichkeit ist von 500 µV/div bis 10 V/div einstellbar.

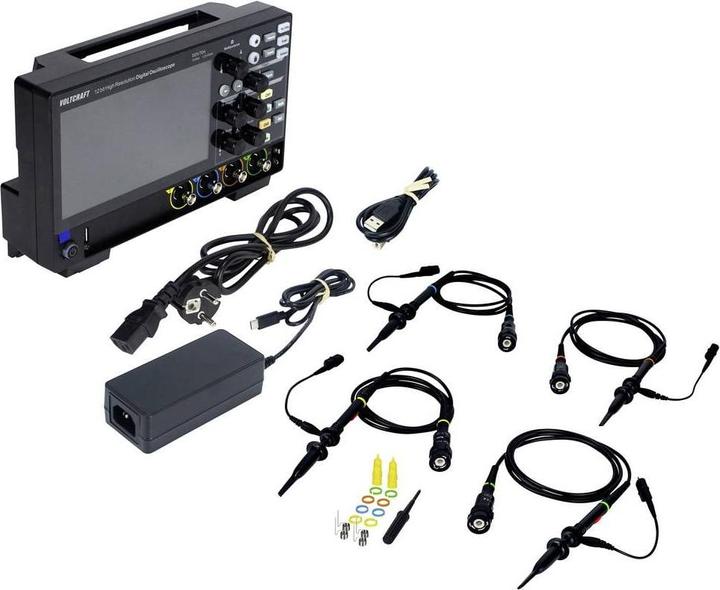

Lieferpaket mit Zubehör. Das Voltcraft DOV704 wird mit USB Type-C Netzteil, USB-Kabel, vier Prüfspitzen sowie zwei Probenjustierset geliefert. Des Weiteren gehören eine Software mit englischer Anleitung auf CD, eine Kurzanleitung sowie das Sicherheitsdatenblatt zum Paket.
