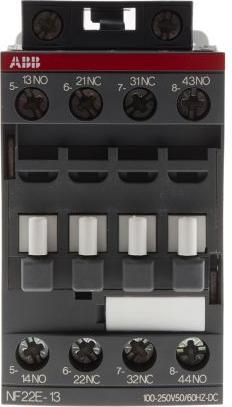

Bereich: AF Range
Serie: NF
Anzahl der Pole: 4
Spulenspannung: 230 V ac/dc
Kontaktnennstrom: 6 A
Kontaktnennspannung: 690 Vac
Kontakt-Konfiguration: 2 Schliesser/2 Öffner
Anzahl der Hilfskontakte: 4
Anschlusstyp: Schraubbefestigung
Breite: 45 mm
Betriebstemperatur max.: +70 °C

IEC 60947-5-1 und EN 60947-5-1, UL 508, CSA C22.2 N 14. Hilfsschütz. AF-Hilfsschütze sind AC/DC-betrieben. Die Hilfsschütze AF09-AF38 verfügen über eine elektronische Spulenschnittstelle für einen breiten Steuerspannungsbereich Ucmin - Ucmax. Lediglich vier Spulen decken die Steuerspannungen von 24 bis 500 Vac oder 20 bis 500 Vdc ab. AF.Z-Hilfsschütze mit einer Z-Spule ermöglichen die direkte Steuerung über einen SPS-Ausgang mit 24 Vdc, 500 mA und sorgen für eine niedrigere Leistungsaufnahme der Haltespule. AF.Z-Hilfsschütze halten kurzen Absenkungen und Unterbrechungen der Spannung stand (gemäss SEMI F47). AF-Hilfsschütze verfügen über einen integrierten Überspannungsschutz und benötigen keinen zusätzlichen Überspannungsschutz. Die Hilfsschütze besitzen mechanisch verbundene Kontaktelemente gemäss Anhang L der IEC 609947-5-1 und sind seitlich mit dem Symbol für die mechanische Verbindung gekennzeichnet.
