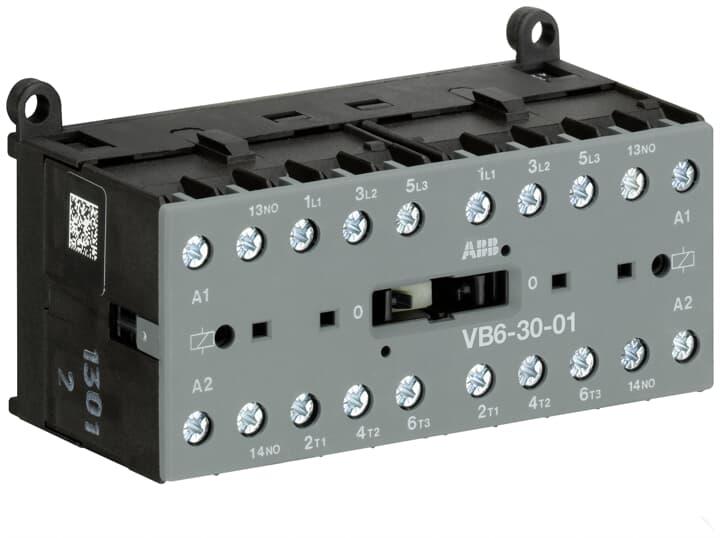

ABB Stotz S&J Wende-Schütz VB6-30-01-02

Hersteller: ABB Stotz S&J
Bezeichnung: Wende-Schütz
Typ: VB6-30-01-02
Funktion: Wende-Schütz
Nennsteuerstromspannung Us bei AC 50 Hz: 42 V
Nennsteuerstromspannung Us bei AC 60 Hz: 42 V
Spannungsart für die Betätigung: AC
Nennbetriebsstrom Ie bei AC-1, 400 V: 6 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 9 A
Nennbetriebsleistung bei AC-3, 400 V: 4 kW
Nennbetriebsleistung NEMA: 1,4914 kW
Anzahl der Schliesskontakte als Hauptkontakte: 3
Art der elektrischen Verbindung für Hilfs- und Steuerkreis: Schraubanschluss
Art der Verbindung für Hauptkreis: Schraubanschluss
Schutzart (IP): IP20
Schutzart (NEMA): 1
Hutschienenmontage möglich: Ja

Weitere Details: Die Wende-Schütze VB/VBC 6 und VB/VBC 7 mit 4 und 5,5 kW AC-3 (400 V) stellen eine Serie mit sehr kleinen Abmessungen und Anschlussvarianten in Schraub-, Lötstift- und Flachsteckertechnologie dar. Dadurch bieten die Geräte ein sehr breites Anwendungsspektrum, selbst unter ungünstigen Platzverhältnissen. Die mechanisch verriegelten Wende-Schütze schalten Leistungskreise von Motoren mit Uhrzeigersinn- und Gegenuhrzeigersinnlauf mit ihrer AC- oder DC-Steuerung. Ansteckbare Zubehörteile umfassen Löschelemente sowie frontmontierte 2-polige Hilfschalter und Wendeverdrahtungen.
