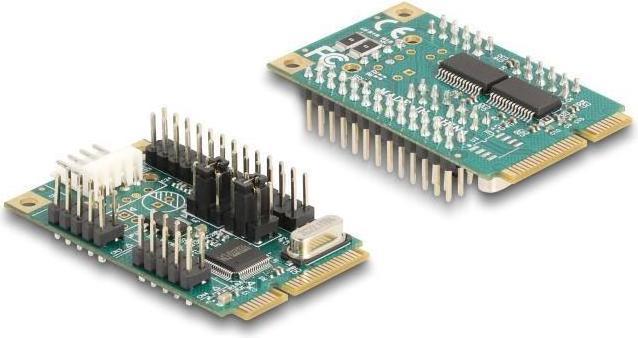

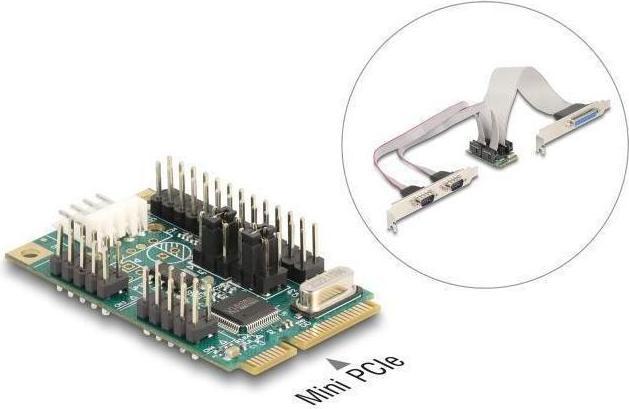

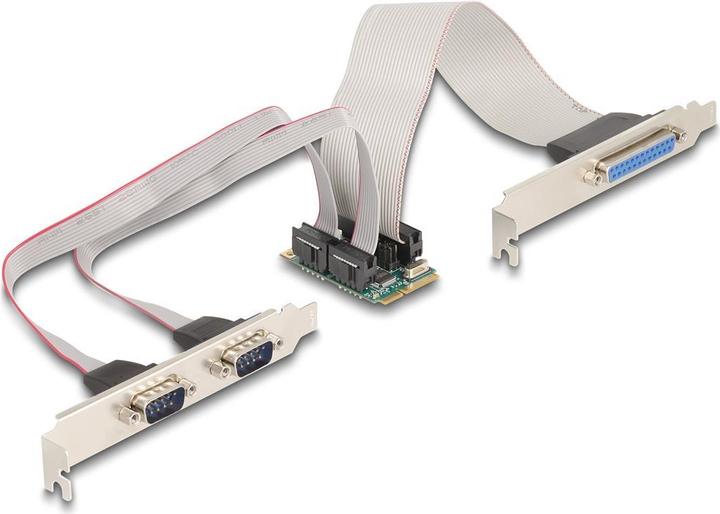

Dieses Mini PCIe-Modul von Delock bietet Ihnen zwei serielle und eine parallele Schnittstelle, die Sie über die Slotblende nach aussen anschliessen können. Sie können verschiedene serielle und parallele Geräte wie Drucker, Scanner und Modems an den Adapter anschliessen.

Optionale Stromversorgung über RS-232
Anschlussgeräte können optional mit einer Spannung von 5 V oder 12 V versorgt werden.

Technische Daten

• Anschlüsse:

Extern:
2 x serielle D-Sub 9-polige Buchse
1 x parallele D-Sub 25-polige Buchse
Intern:
1 x Mini PCI Express, Rev. 1.2
2 x 10-polige männliche Anschlüsse
1 x 26-poliger männlicher Anschluss
1 x Floppy 4-poliger männlicher Anschluss

• Chipsatz: WCH382L
• Formfaktor: Mini PCIe Vollgrösse
• Serielle Spezifikation:
• Datenübertragungsrate bis zu 460,8 Kbps
• FIFO: 2 x 256 Byte
• Datenbits: 5, 6, 7, 8
• Stoppbits: 1, 2
• Paritätsbit: gerade, ungerade, keine, markiert, leer
• Flusskontrolle: keine, Hardware RTS/CTS, Software XON/XOFF
• Signale: DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI/12V/5V
• Jumper zur Einstellung von RI oder 5 V / 12 V an Pin 9
• Elektrische Leistung pro Port: max. 20 Watt (5 V / 4 A)
• Elektrische Leistung pro Port: max. 48 Watt (12 V / 4 A)
• Parallele Spezifikation:
• Datenübertragungsrate bis zu 1 Mbps
• SPP, PS2, EPP, ECP kompatibel mit IEEE 1284
• Kabellänge einschliesslich Anschlüsse: ca. 25 cm
• Abmessungen (LxBxH): ca. 51 x 30 x 10 mm

Systemanforderungen

• Windows 10/10-64/11
• Windows Server 2022
• Mainboard mit einem freien Mini PCIe Slot mit PCIe-Schnittstelle

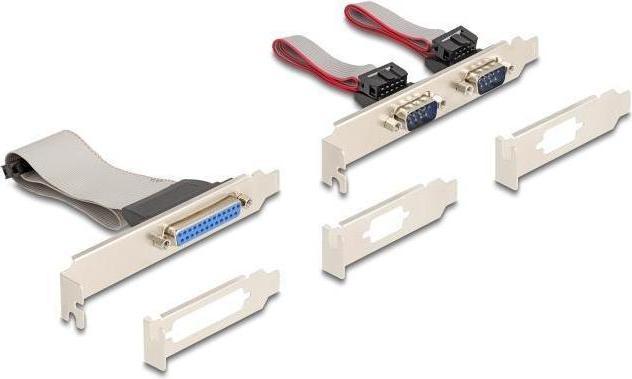

Lieferumfang

• Mini PCIe-Modul
• 2 serielle Verbindungskabel
• 1 paralleles Verbindungskabel
• 2 x Standardblenden
• 3 x Low-Profile-Blenden
• Bedienungsanleitung.
