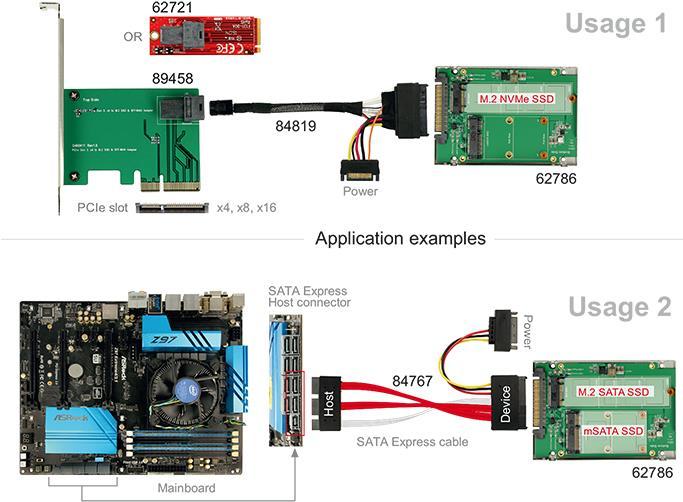

Dieser Delock M.2 Konverter bietet zwei verschiedene Verwendungsmöglichkeiten:

1. Es kann eine M.2 PCIe SSD im 2280, 2260, 2242 und 2230 Format angeschlossen und als Ersatz für eine 2.5-Zoll Festplatte verwendet werden. Dann kann der Konverter intern über die U.2 68 Pin Schnittstelle in das System eingebunden werden.

2. Es kann eine M.2 SATA SSD im 2280, 2260, 2242 und 2230 Format und eine mSATA SSD angeschlossen und als Ersatz für eine 2.5-Zoll Festplatte verwendet werden. Der Konverter kann intern über die SATA Express Schnittstelle in das System eingebunden werden.

Spezifikationen:

• Anschlüsse:
• 1 x U.2 SFF-8639 / SATA Express Stecker
• 1 x 67 Pin M.2 Key M Slot
• 1 x mSATA Slot (half size / full size)
• Schnittstelle: PCIe / SATA
• Formfaktor: 2.5 Zoll
• Unterstützt M.2 Module im Format 2280, 2260, 2242 und 2230 mit Key M oder Key B+M auf SATA oder PCIe Basis
• Maximale Höhe der Komponenten auf dem Modul: 1,35 mm, Verwendung von zweiseitig bestückten Modulen möglich
• Unterstützt NVM Express (NVMe) (nur PCIe SSD)
• Maximale Stromstärke für Module: 3 A
• Kurzschlussschutz, Überhitzungsschutz
• ESD Schutz bis 2 kV
• LED Anzeige

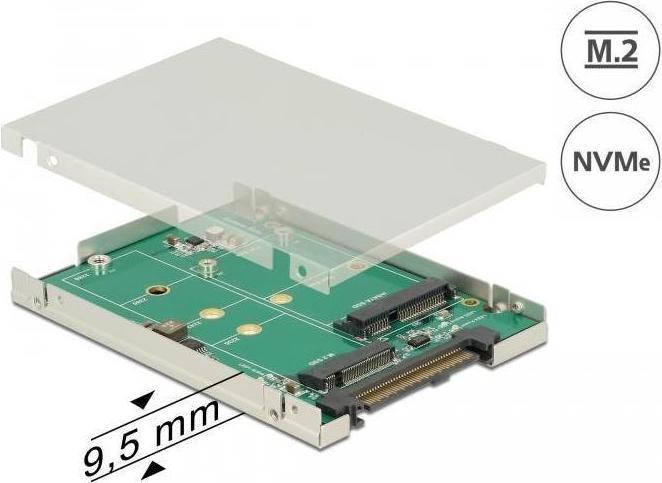

• Masse (LxBxH): ca. 100 x 70 x 9,5 mm

Systemvoraussetzungen:

• Linux Kernel 3.3 oder höher
• Windows 7/7-64/8.1/8.1-64/10/10-64
• Eine freie SATA Express Schnittstelle (für SATA M.2 und mSATA) oder
• Eine freie U.2 Schnittstelle (für PCIe M.2) oder
• Eine freie SFF-8643 Schnittstelle (für PCIe M.2)

Packungsinhalt:

• Konverter

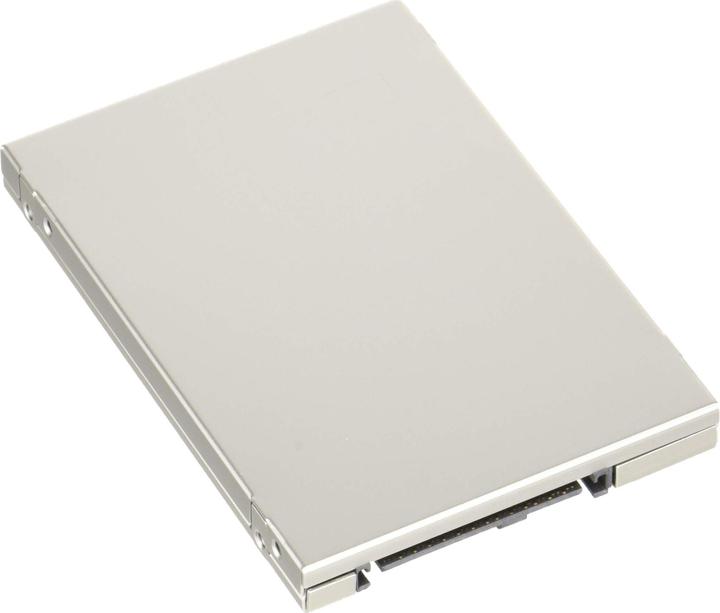

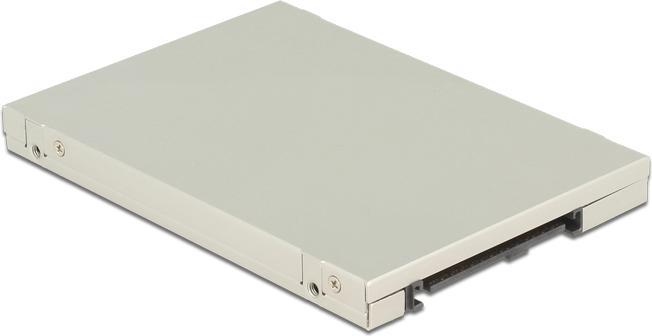

• 2.5 Zoll Gehäuse

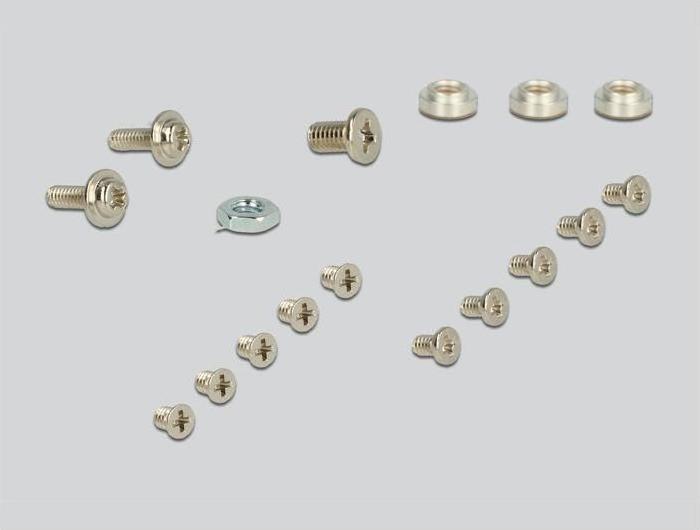

• Befestigungsschrauben für M.2 und mSATA Modul, Schrauben für Gehäuse
• Bedienungsanleitung.
