Bereich: DILM
Serie: DILM
Anzahl der Pole: 3
Spannung der Spule: 24 V @ 50 Hz
Nennstrom der Kontakte: 7 A
Nennspannung der Kontakte: 400 Vac
Kontaktkonfiguration: 3 normalerweise offene Kontakte, 1 normalerweise geschlossener Kontakt
Anzahl der Hilfskontakte: 1
Leistung: 3 kW (AC3 380 - 440 V)
Anschlussart: Schraubverbindung
Breite: 45 mm
Tiefe: 117 mm

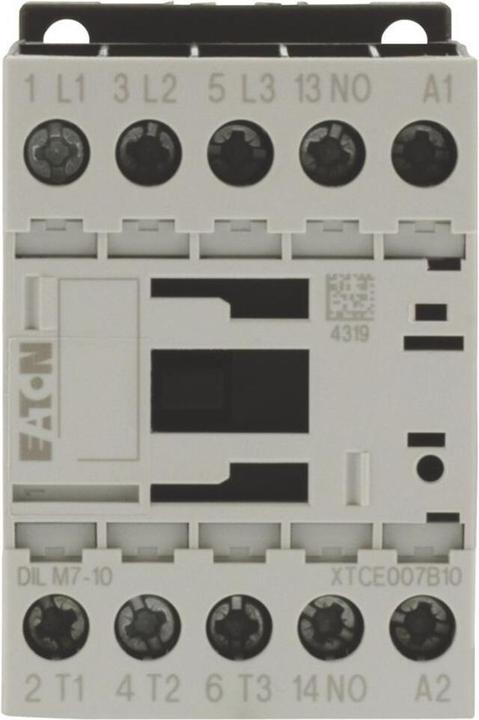

DILM-Schütze sind 3-phasige Geräte. X Start repräsentiert die neueste Generation von Schützen, Überlastschutz und Relais von Moeller, basierend auf der bewährten DIL-Serie. Diese Generation von modularen Komponenten profitiert von Fortschritten in der Motorsteuerung und -schaltung und bietet den Nutzern eine Reihe von Vorteilen.

Zu den Merkmalen und Vorteilen gehören: Alle Schütze sind modular und identisch aufgebaut. Die Serie ist äusserst robust, für alle Anforderungen geeignet, störsicher und bietet eine hohe Zuverlässigkeit des Steuerkreises, selbst in Kombination mit einer SPS. Die elektronische Leistungsanpassung des magnetischen Systems in DC-Schützen ermöglicht sehr kleine Baugrössen, sodass AC- und DC-Geräte identische Abmessungen haben können. Dies ermöglicht die direkte Anordnung von AC- und DC-Schützen nebeneinander. Drei Hauptkontakte, die normalerweise offen sind, in DC-Schützen ab 12 A verfügen über einen elektronischen Antrieb, wodurch Kupplungsrelais überflüssig werden. Alle DC-Schütze bis 150 A haben einen integrierten Unterdrückungskreis. Anschlusskästen mit doppelten Kupplungsflächen gewährleisten sichere Verbindungen beim Verdrahten unterschiedlicher Querschnitte und reduzieren Fehler bei der Verdrahtung.
