Eaton Stern-Dreieck-Schütz SDAINLM22 (24VDC)
Hersteller: Eaton
Bezeichnung: Stern-Dreieck-Schütz 11kW 400V
Typ: SDAINLM22 (24VDC)
Funktion: Stern-Dreieck-Schütz
Nennsteuerversorgungsspannung Us bei AC 50 Hz: 0 V
Nennsteuerversorgungsspannung Us bei AC 60 Hz: 0 V
Nennsteuerversorgungsspannung Us bei DC: 24 V
Spannungsart zur Betätigung: DC
Nennbetriebsstrom Ie bei AC-1, 400 V: 22 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 22 A
Nennbetriebsleistung bei AC-3, 400 V: 11 kW
Nennbetriebsleistung NEMA: 0 kW
Anzahl der Schliesskontakte als Hauptkontakte: 9
Art des elektrischen Anschlusses für Hilfs- und Steuerkreis: Schraubanschluss
Art des Anschlusses für Hauptkreis: Schraubanschluss
Schutzart (IP): IP20
Schutzart (NEMA): Andere
Hutschienenmontage möglich: Nein

Weitere Details:
Stern-Dreieck-Schütz-Kombination
Anwendung: Schütz-Kombinationen für Motorstart im Stern-Dreieck
Schaltfrequenz: Max. 30 Starts/Stunde
Zubehör: Stern-Dreieck-Kombinationen SDAINL
Verwendungskategorie: AC-3: Käfigläufermotoren: Starten, Ausschalten im Betrieb
Nennbetriebsstrom AC-3 380 V 400 V: Ie = 22 A
Max. Nennbetriebsleistung dreiphasige Motoren 50 - 60 Hz AC-3:
220 V 230 V: P = 5,5 kW
380 V 400 V: P = 11 kW
500 V: P = 11 kW
660 V 690 V: P = 11 kW
Max. Schaltzeit: 20 s
Betätigungsspannung: 24 V DC
Stromart AC/DC: Gleichstrombetätigung

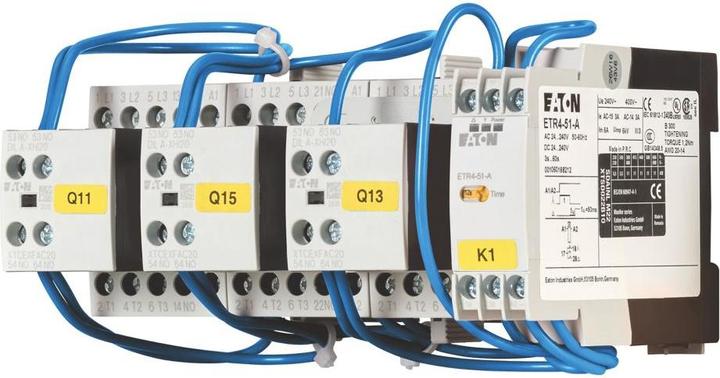

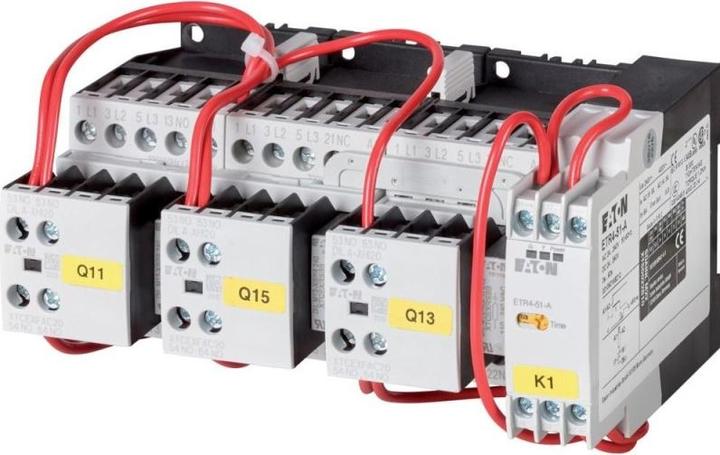

Einzelkomponenten der Kombination:
Netzschütz Q11: DILM12-10, + DILA-XHI20
Dreieckschütz Q15: DILM12-01, + DILA-XHI20 Typ
Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ
Zeitrelais K1: ETR4-51 Typ
Hinweis: Auch geeignet für Motoren der Effizienzklasse IE3
EAN: 4015081003952.
