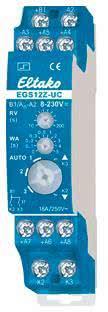

Eltako Stromstoss-Gruppenschalter EGS12Z-UC

Hersteller: Eltako
Bezeichnung: Stromstoss-Gruppenschalter 1+1S 16A
Typ: EGS12Z-UC
Funktion: elektronischer Gruppenschalter
Montageart: DIN-Schiene
Breite in Teilungseinheiten: 1
Einbautiefe: 58 mm
Anzahl der Kontakte als Schliesser: 2
Steuerspannung 1: 8..230 V
Steuerspannungsart 1: AC/DC
Frequenz der Steuerspannung 1: 50 Hz
Bemessungsschaltstrom: 16 A
Versorgungsspannung: 8..230 V
Spannungsart der Versorgungsspannung: AC/DC
Max. Schaltstrom (cos phi: 0,6): 2 A
Geeignet für Handbedienung: nein

Der Stromstoss-Gruppenschalter EGS12Z-UC ist ein Aktor für die Zentralsteuerung eines Motors oder für Motor-Relais. Der Stand-by-Verlust beträgt nur 0,05 bis 0,4 Watt. Dieser Stromstoss-Gruppenschalter setzt die Befehle der Sensorrelais oder von Schaltern und Tastern um und schaltet je nach Einstellung der Drehschalter auf der Frontseite einen Motor, Motor-Trennrelais MTR12-UC oder DC-Motorrelais.

Die Steuerspannung an den Klemmen A3 bis A8 muss das gleiche Potenzial wie die Versorgungsspannung haben. Das Funktionsprinzip dieses Stromstoss-Gruppenschalters ermöglicht es, impulsweise auf, halt, ab, halt zu steuern (Kontakt 1 geschlossen - beide Kontakte geöffnet - Kontakt 2 geschlossen - beide Kontakte geöffnet). Über zusätzliche Steuereingänge kann gezielt auf oder ab gewählt werden. Dynamisch bezeichnet Steuereingänge, bei denen ein Impuls von mindestens 20 ms genügt, um einen Kontakt zu schliessen. Statisch ist ein Steuereingang, bei dem der Kontakt nur solange geschlossen ist, wie der Steuerbefehl anliegt. Die Bezeichnungen auf und ab gelten für Rollläden, Jalousien und Rollos.

EAN: 4010312107737.
