Versorgungsspannung: 115 V AC
Anzahl der Kanäle: 2
Hilfschalter: 1
Funktion: Zwei-Hand-Bedienung
Sicherheitskategorie ISO 13849-1: 4
SIL: 3
PL: E
Sicherheitskontakte: 3
Reihe: PNOZ X
Rücksetzeart: Manuell
Anschlussart: Schraubfixierung
Breite: 45 mm

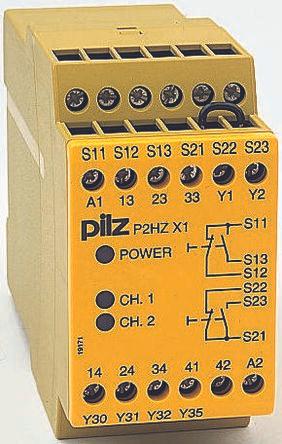

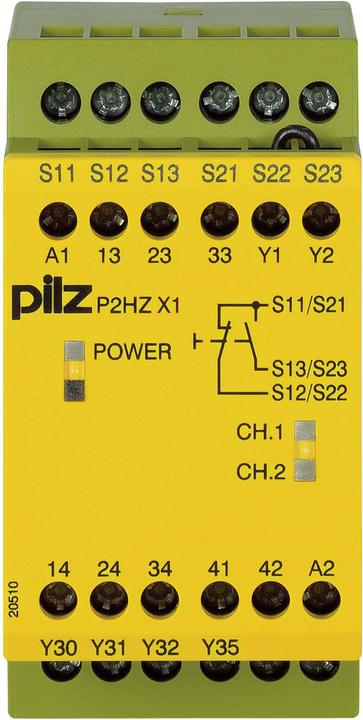

EN574 (Typ III C). PILZ P2HZ X1, Zwei-Hand-Bedienung, Typ IIIC. Die Sicherheitsrelais der Serie PILZ P2HZ X1 ermöglichen die Implementierung kostengünstiger und zuverlässiger Rückmeldeschleifen. Solche Schleifen sind besonders geeignet zur Überwachung externer Relais und Schütze.

Merkmale und Vorteile:

• Speziell für die Zwei-Hand-Bedienung/-Steuerung konzipiert. Die P2HZ-Serie funktioniert nur, wenn der Bediener beide Hände während gefährlicher Bewegungen ausserhalb der Gefahrenzone hat.
• LED-Anzeigelampe zur Anzeige des Kanalstatus von 1 auf 2 und zur Überwachung der Versorgungsspannung.
• Betrieb über Einzel- oder Doppelkanaleingang (Der Betrieb mit einem Einzelkanal ist nützlicher für kleinere Maschinen, bei denen ein dedizierter Logikschaltkreis verwendet wird, der tendenziell eine geringere Abschaltkapazität für Notfälle hat. Der Doppelkanaleingang ermöglicht die Steuerung mehrerer Sicherheitskreise und die Kontrolle einer grösseren Anzahl von Sicherheitsbereichen zu jedem Zeitpunkt).
• Reaktivierung: Die Ausgänge werden nicht wieder aktiviert, bis beide Steuerungen losgelassen und dann gleichzeitig reaktiviert werden.
• Geeignet für die DIN-Schienenmontage.
• Robuster und langlebiger als Produkte der Konkurrenz.

Sicherheitsmerkmale:
Das Relais bietet eine Selbstüberwachung des Schaltkreises. Die Sicherheitsfunktionen der Einheit bleiben auch bei einem Ausfall von Komponenten wirksam. Das Relais verhindert, dass der Schaltkreis weitere Presszyklen initiiert, falls ein Relais ausfällt, Kontakte verschweissen, die Spule ausfällt oder ein Kurzschluss/Schaltkreisunterbrechung auftritt.

Anwendungen:

• Mechanische Pressen
• Hydraulische Pressen
• Allgemeine Sicherheitskreise

Sicherheitsparameter:
EN 60204-1
EN 954-1
EN (IEC) 62061
EN ISO 13849-1
IEC 61511 - SIL 3.
