Schneider Electric Elektronisches Auslösegerät C2532M220

Hersteller: Schneider Electric

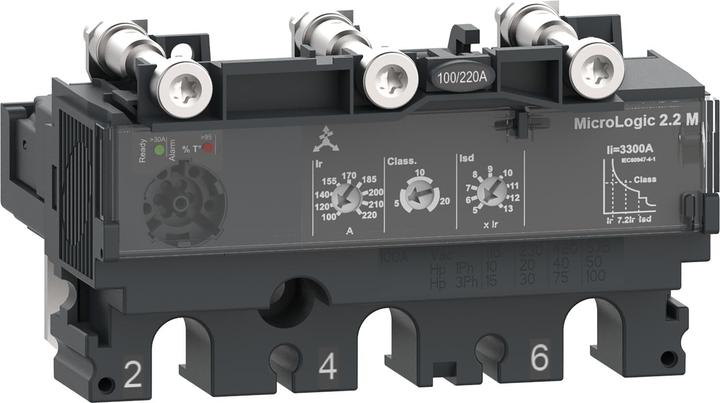

Bezeichnung: Elektronisches Auslösegerät MicroLogic 2.2M
Typ: C2532M220
Überlastauslöser Stromeinstellung: 100..220 A
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches: 3300 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches: 3300 A
Bemessungsdauerstrom Iu: 220 A
Spannungsart zur Betätigung: AC
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 690 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 690 V
Polzahl: 3
Kurzschlussauslöserfunktion: verzögert
Mit Erdschlussschutzfunktion: nein
Ausführung des Motorschutzes: elektronischer Auslöser

Bei diesem MicroLogic 2.2 M handelt es sich um ein 3-poliges elektronisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 250 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 220 A ist die beste Wahl für Motorschutzanwendungen. Es verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Ausserdem bietet es einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 2.2 M zeigt an, wenn das Wärmebild von Rotor und Stator über 95 % des zulässigen Temperaturanstiegs mit einer roten Alarm-LED liegt. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
