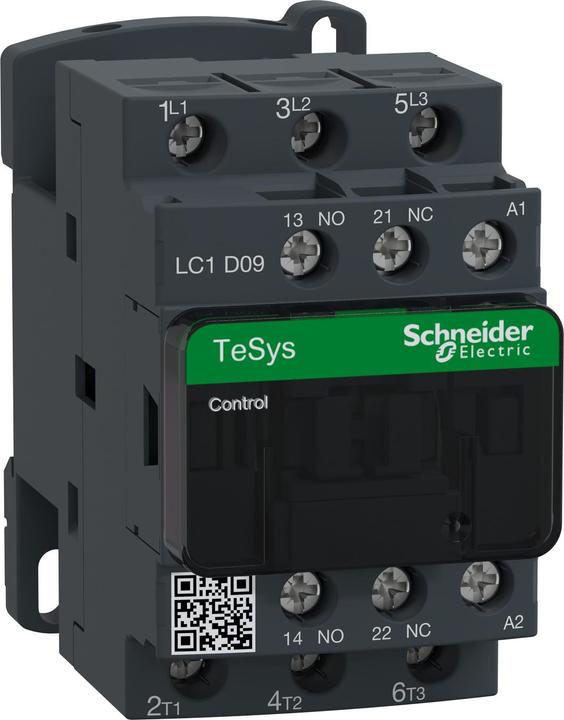

Schneider Electric Leistungsschütz LC1D09L7
Hersteller: Schneider Electric
Bezeichnung: Leistungsschütz 3-polig, 1S, 1Ö
Typ: LC1D09L7
Nennsteuerstromversorgungsspannung Us bei AC 50 Hz: 200 V
Nennsteuerstromversorgungsspannung Us bei AC 60 Hz: 200 V
Art der Spannung zur Betätigung: AC
Nennbetriebsstrom Ie bei AC-1, 400 V: 25 A
Nennbetriebsstrom Ie bei AC-3, 400 V: 9 A
Nennbetriebsleistung bei AC-3, 400 V: 4 kW
Nennbetriebsstrom Ie bei AC-4, 400 V: 6 A
Nennbetriebsleistung bei AC-4, 400 V: 2,2 kW
Geeignet für Reiheninstallation: Nein
Anzahl der Hilfskontakte als Schliesskontakte: 1
Anzahl der Hilfskontakte als Öffnungskontakte: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der NO-Kontakte als Hauptkontakte: 3
Weitere Details:
Schütz TeSys LC1D, 3-polig, 3 NO-Kontakte. Zusätzliche Hilfskontakte: 1 NO + 1 NC, Nennbetriebsleistung bei AC-3, 400 V: 4 kW, Nennbetriebsstrom Ie bei AC-3, 400 V: 9 A, Spule: 200 V AC.
Abmessungen (BxHxT): 45x77x86 mm, Gewicht: 0,32 kg.
Kategorie: AC-1, AC-3, AC-4.
Ohne integriertes Verdrahtungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink- und Federklemmen. Geeignet für Sicherheitsanwendungen aufgrund mechanisch gekoppelter Kontakte und Spiegelkontakte.
Zertifizierungen gemäss LROS (Lloyds Register of Shipping), UL, BV, DNV, CSA, RINA, GL, GOST, CCC.
Produktstandards gemäss EAN: 3389110348866.
Eingangsspannung | 200 V |
Lieferumfang | +1S+1Ö, 4 kW, 400 V AC3, 9 A, Leistungsschütz LC1D 3p, Spule 200 V AC |
Ausgangsspannung | 400 V |
Ausgangsstromtyp | AC |
Ausgangsstrom | 9 A |
Relais Typ | Leistungsschütz |
Artikelnummer | 36766869 |
Hersteller | Schneider Electric |
Kategorie | Relais |
Herstellernr. | LC1D09L7 |
Release-Datum | 28.6.2023 |
Relais Typ | Leistungsschütz |
Eingangsspannung | 200 V |
Ausgangsspannung | 400 V |
Ausgangsstrom | 9 A |
Ausgangsstromtyp | AC |
Widerstand | 4000 Ω (ohm) |
Schaltfunktion | Schliesser |
Anzahl Öffner | 1 x |
Anzahl Schliesser | 3 x |
Anzahl Pole | 3 x |
Anzahl Schaltzyklen | 1 x |
Max. Schaltleistung | 4 kW |
Hersteller Typ | LC1D09L7 |
Smart Home | Nicht kompatibel |
Ursprungsland | Frankreich |
CO₂-Emission | |
Klimabeitrag |
Lieferumfang | +1S+1Ö, 4 kW, 400 V AC3, 9 A, Leistungsschütz LC1D 3p, Spule 200 V AC |
Länge | 86 mm |
Breite | 45 mm |
Höhe | 77 mm |
Gewicht | 320 g |
