FLC Motorleistung: 9 bis 13 A
Nennstrom des Kontakts: 13 A
Kontaktkonfiguration: 3P
Produktreihe: TeSys
Nennkontaktspannung: 690 V AC
Montageart: Direktkontaktor
Serie: LRD1
Kontaktkonfiguration: Normal geöffnet/normal geschlossen Kontakt
Anzahl der Hilfskontakte: 2
Rücksetztyp: Automatisch, manuell
Breite: 45 mm
Betriebstemperaturbereich: -20 bis +60 °C

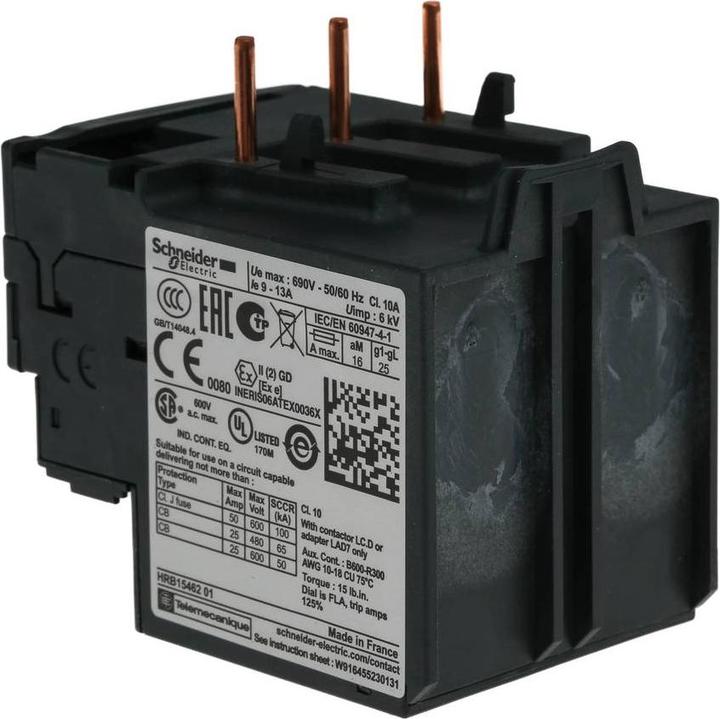

Dies ist ein dreipoliges thermisches Überlastrelais, das zum Schutz von AC-Schaltungen vor Überlast, Phasenausfall, langen Anlaufzeiten und dauerhaft blockierten Motoren entwickelt wurde. Es verfügt über ein Einstellrad für die Einstellung von einstellbaren Relais, eine Testtaste, eine Stopp-Taste, manuelles/automatisches Zurücksetzen und eine Auslösanzeige. Der Deckel ist für die Abdichtung konzipiert und enthält einen normal geschlossenen und einen normal geöffneten Kontakt als Hilfskontakte. Es kann direkt unter dreipoligen Kontaktoren oder unabhängig auf DIN-Schienen montiert werden. Die Isolationsspannung beträgt 600 V, mit einer Durchschlagfestigkeit von 6 kV.
