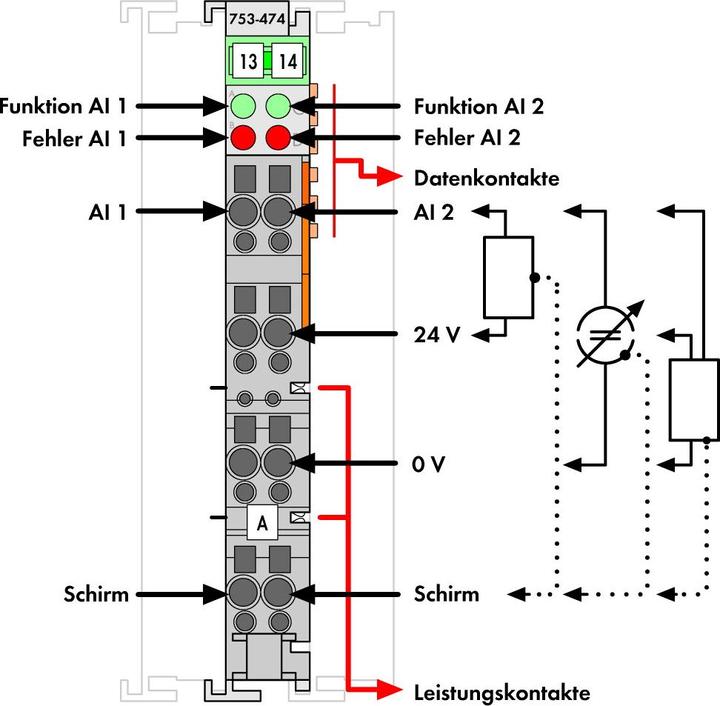

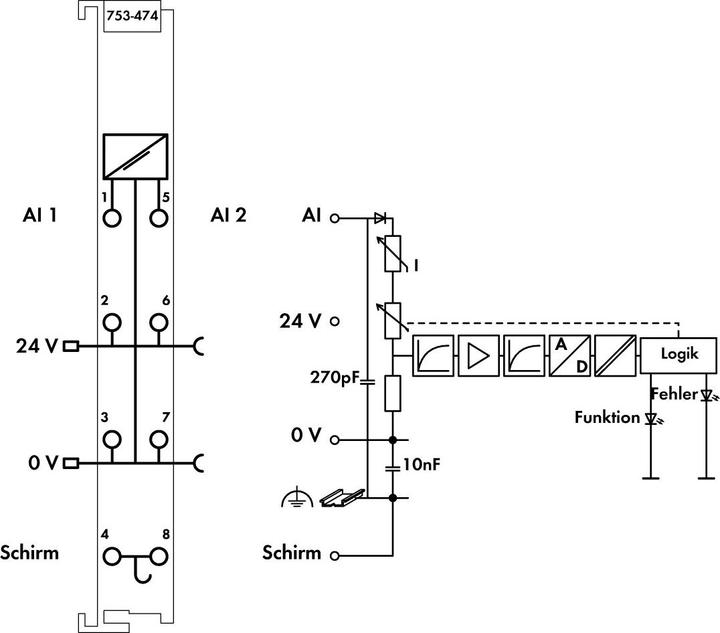

Die Analogeingangsklemme hat die Aufgabe, die im Feld befindlichen Messumformer zu versorgen und analoge Messsignale galvanisch getrennt zum Bussystem zu übertragen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte für das Feld eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Der Überlastschutz schaltet den Messeingang ab einem Strom von ca. 25 mA in den hochohmigen Zustand. Der hochohmige Zustand wird bei Rückkehr in den normalen Messbereich automatisch zurückgesetzt. Diese Klemme liefert die Spannungsversorgung für 2-Leiter-Messumformer, die keine eigene Spannungsversorgung haben.

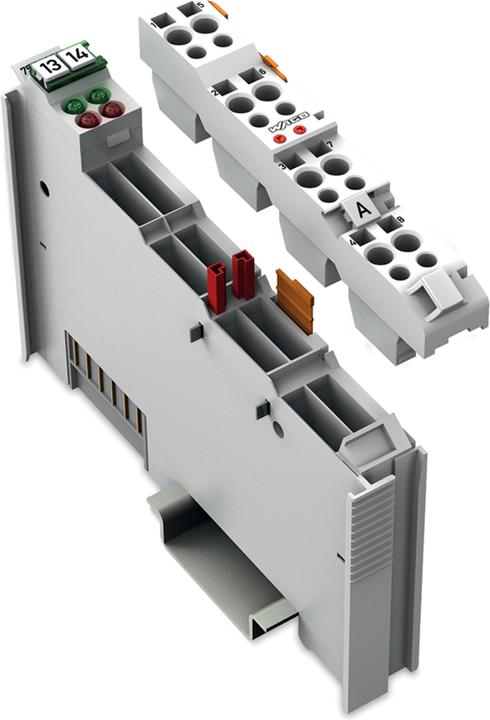

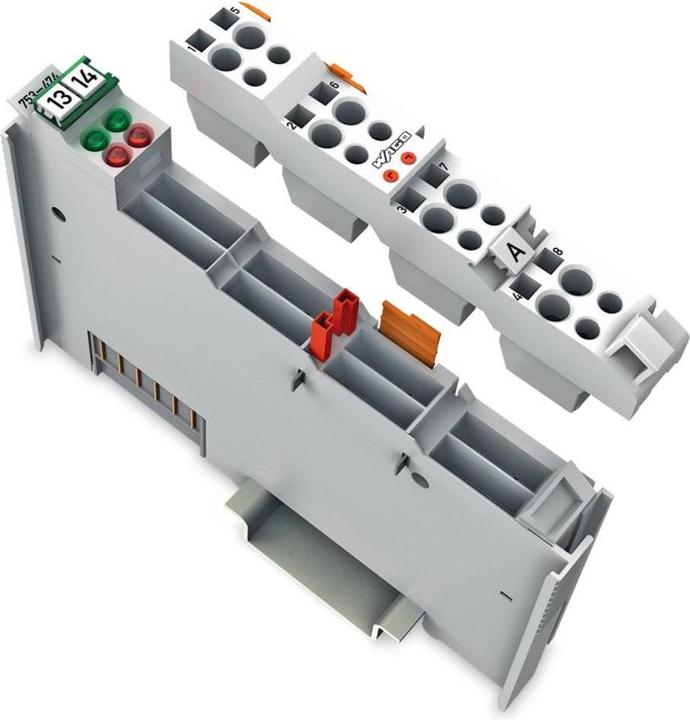

Hinweis: Stecker und Kodierelemente der Serie 753 sind nicht im Lieferumfang enthalten.

Eingangsspannung: nichtlinear, da überlastungsgeschützt U = 1,2 V + 160 Ω x I mess.
