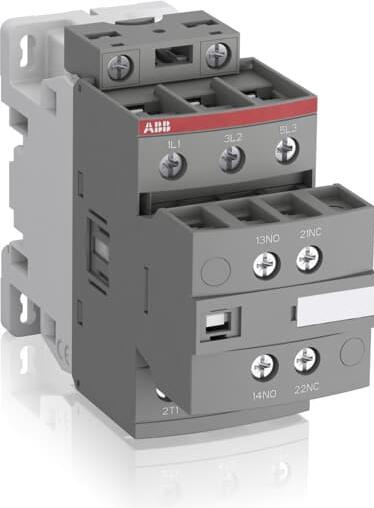

ABB Stotz S&J Schütz AF30-30-11-13

Hersteller: ABB Stotz S&J
Bezeichnung: Schütz 100-250V 50/60Hz/DC
Typ: AF30-30-11-13
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 100 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 100 V
Bemessungssteuerspeisespannung Us bei DC: 100 V
Spannungsart zur Betätigung: AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Geeignet für Reiheneinbau: nein
Anzahl der Hilfskontakte als Schliesser: 1
Anzahl der Hilfskontakte als Öffner: 1
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Schliesser als Hauptkontakte: 3

Die 3-poligen AF30-Schütze stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Nur 4 Spulen decken Steuerspannungen von 20 bis 500 VDC bis 24 bis 500 VAC ab. Sie besitzen einen integrierten Überspannungsschutz und benötigen keine zusätzliche Löschglieder. Alle nachträglich anbaubare Öffner-Hilfskontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder ergänzen das Sortiment.
