Elso Zugtaster-Zugabstelltaster ELG745070

Hersteller: Elso
Bezeichnung: Zugtaster-Zugabstelltaster mit Zentralplatte
Typ: ELG745070
Ausführung: Einstellkombination
Farbe: rot
Spannungsart: DC
Nennspannung DC: 24 V
Mit Trafo: nein
Schutzart (IP): IP20
Gerätebreite: 55 mm
Gerätehöhe: 55 mm
Gerätetiefe: 20 mm

Der Zugruf- und Abstelltaster dient zum Auslösen eines Rufes sowie zum Abstellen eines Rufes durch das Personal. Eine optische und akustische Signalisierung wird an einem sichtbar montierten Zimmermodul ausserhalb des Raumes angezeigt.

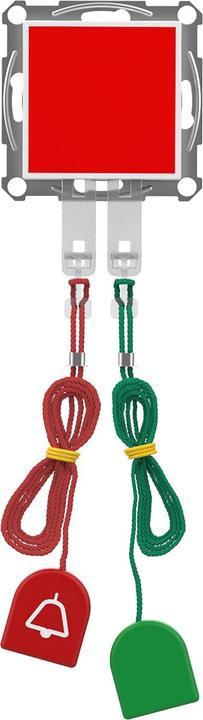

Rote Zugschnur in 3 m Länge und rotes Griffstück mit Rufsymbol, rundum rot leuchtende Gehäuseseiten, die die Rufauslösung anzeigen. Grüne Zugschnur in 1 m Länge und grünes Griffstück zur Abstellung des Rufes. Eine Arretierungsnase auf der Geräterückseite hält das Gerät bei starkem Zug im Rahmen.

Die Montage erfolgt senkrecht auf einer 60er UP-Dose, z. B. in einem behindertengerechten WC. Betriebsspannung: DC 24 V ± 10 %, über das Zimmermodul ELG745010. Stromaufnahme: max. 45 mA, Anschlussklemme: Steckklemme, 4-polig, 2 Leiter je Pol, Leitungstyp: J-Y(St)Y, 2 x 2 x 0,8 mm, Schutzart: IP20, Leitungslänge: max. 50 m, Abmessungen (B x H x T): 55 x 55 x 20 mm.

Bei Verwendung in den Designs ELSO Fashion/Riva/Scala ist ein zusätzlicher Adapterrahmen perlweiss erforderlich.
